应用范围：
焊接钢瓶水压密封试验台主要用于焊接钢瓶、压力容器的水压密封性能测试，通过水压输入瓶体来测试压力容器的密封性，广泛应用于压力容器生产厂家做质量检测，还可用于检测机构等单位。

技术参数：
1、加压范围：0～50MPA（可定制）；
2、试验介质：水；
3、介质温度：常温；
4、测试工位：1个（可扩充）；
5、加压速率：≤0.5MPa/S；
6、压力测量精度：±0.5%FS(可选更高)；
7、压力控制精度：±1% FS；
8、驱动空气：0.5MPa≤P≤0.8MPa。
功能特点：
1、所有试验过程采用PLC自动控制，能够显示压力-时间曲线，保压时间、试验压力值，并具有自动记录压力-时间曲线；
2、功能齐全，即可以进行爆破测试、也可以进行水压试验；
3、压力源采用德国进口气动液体增压泵，输出压力范围广；
4、所有管件及接头均为德国原装进口产品，保证耐压等级，质量可靠，材质为316不锈钢，可以适用大多数液体试验介质。

5、上海馨予设计软件，通过相关参数设置可满足各项性能检测，对于疲劳试验，可设置好检测次数，实现自动检测状态，所有检测相关数据实时监控并保存，随时可调出打印。

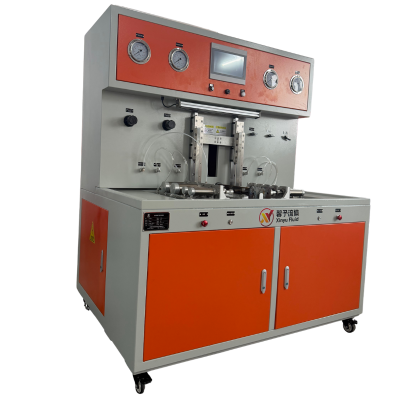

        自动控制气密性试验台是根据华佳公司要求定制的非标检测设备，用于产品的气密性试验，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

1.1 技术参数

1. 技术参数

Ø 外形尺寸：1500x1100x1800（长x宽x高mm）

Ø 测试方式：气密性测试

Ø 测试产品：焊接件

Ø 试验压力范围：2～10Bar

Ø 保压时间：1～3000s

Ø 压力测量精度：传感器±0.5%，压力表±1.6%

Ø 试验介质：空气

Ø 试验工位：1工位

Ø 控制方式：自动控制

Ø 夹紧方式：气缸自动夹紧

Ø 压缩空气要求：0.6～0.8Mpa，2.0m³/min

Ø 电源电压：AC220V 50Hz

Ø 系统总功率：＜1.0KW

1.2 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

2 操作说明

2.1 运行准备

1） 接入压缩空气（6～8bar，2.0m³/min）；

2） 接通电源（AC220V 50Hz），并打开电源；

3） 此时会进入到触摸屏控制界面；

应用范围：
反应釜气密性耐压试验台适用于实验室反应釜的气密封泄漏检测及耐压测试，可以分为沉水冒泡湿式检漏与电脑监控检漏两种方法，广泛应用于反应釜生产厂家、质检机构等单位。

技术参数：
1、加压范围：0～50MPA（可定制）；
2、试验介质：空气、氮气等；
3、测试工位：1个(可扩充）；
4、压力测量精度：±0.5%FS；
5、压力控制精度：±1%FS；
6、控制方式：手动/自动；
7、源电压：AC 220V 50Hz；
8、检漏方法：通过气泡法（可选电脑监控）。
功能特点：
1、高压气泵加压，配置稳压装置，提高了稳定性和可靠性，同时加压速度采用变频调速及气动比例压力反馈控制，能够精确控制压力的精度，控制原理先进，保压效果好，实时自动补压；
2、可以通过计算机全自动控制整个试验过程，也可通过控制柜上的按钮开关手动电控试验过程，还可以手动控制各个阀门完成手动试验过程，界面友好，操作方便；
3、本机具有掉电保护功能，停电后系统自动卸压，终止试验，限度保证操作人员和设备的安全；

4、上海馨予专用测试软件成熟稳定无缺陷，实时显示耐压曲线，实时数据显示，可打印实验报告，可与OFFICE办公软件兼容，可编程试验报告，让用户可依据自己的特点设计编排。

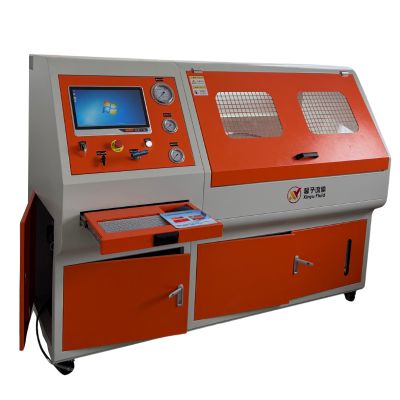

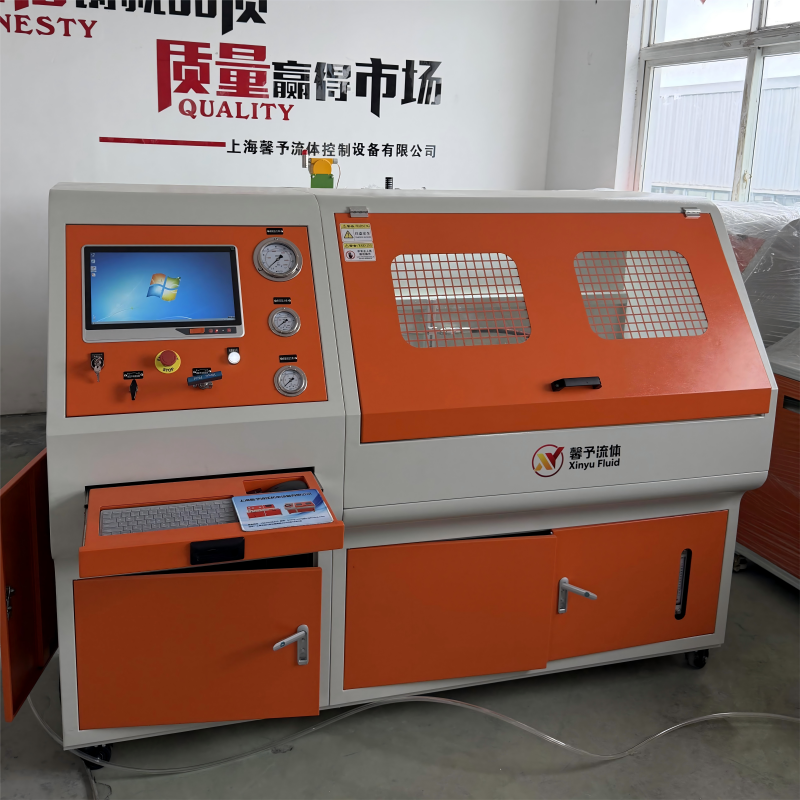

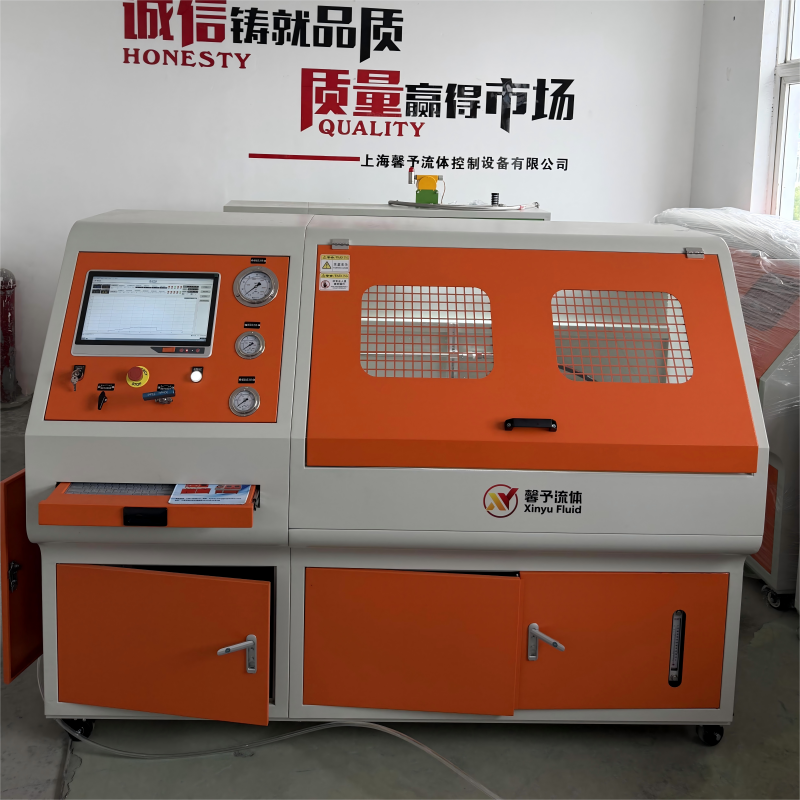

     本设备由上海馨予流体控制设备有限公司设计制造，用于客户产品的静压测试、爆破测试，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

1.2 技术参数

Ø 外形尺寸：2000x800x1400（长x宽x高mm）

Ø 测试舱空间：MAX.1300x800x900（长x宽x高mm，预估尺寸）

Ø 测试方式：耐压测试、爆破测试

Ø 耐压测试范围：3～16MPa

Ø 爆破测试范围：17～100MPa

Ø 增压比：30:1/170:1

Ø 保压时间：0～3000s（可设定）

Ø 压力测量精度：传感器±0.5%，压力表±1.6%

Ø 试验介质：水、油

Ø 注油流量：MAX.56L/min

Ø 试验工位：2工位（耐压、爆破各1工位，耐压配个一分四分配器）

Ø 控制方式：自动控制

Ø 液箱容积：80L

Ø 气源要求：0.6～0.8MPa，2.0m³/min

Ø 电源要求：AC220V 50Hz

Ø 系统总功率：＜1.0KW

1.3 设备安装

    设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

2 操作说明

2.1 运行准备

1） 接入压缩空气（6～8bar，2.0m³/min）；

2） 接通电源（AC220V 50Hz），并打开电源；

3） 将被测管路连接至对应测试接口（测耐压时将产品接到耐压测试出口，测爆破时将产品接到爆破测试出口）；

4） 将电脑开机，然后点击桌面上的耐压爆破试验系统即可进入操作界面；

3 操作流程

1）首先将被测产品连接至需要测试的接口中。

2）然后进入到测试界面或参数设定界面，设定所需要的排空时间、保压时间、静压压力、爆破压力、升压速率等参数。

3）然后进入到测试界面，根据需求选择测试方式，根据实际测试情况设定曲线X轴时间、Y轴压力。

4）点击开始测试，系统自动根据测试流程进行：排空-升压-保压-泄压，测试中可实时观察压力和曲线。

5）测试完成后系统自动泄压，等产品中的压力下降至安全范围即可拆卸产品。

6）然后可根据需要打印/输出报表和保存数据。

7）进行下一次测试时需点击清除数据将当前测试的数据清除。

3 注意事项

3.1 运行前注意事项

1）确认压缩空气压力、流量供给足够

2）确认设备供电满足要求

3）确认水箱中液位足够

4）确认各项管路、电路均已连接完成

5）确认被测产品是否已连接到位

6）确认正常后，即可启动设备

3.2 运行中注意事项

1）测试时请勿随意松开连接接头

2）出现无法解决的问题及时按下急停停止设备，同时打开手动泄压阀将压力卸除。

3.3 运行结束注意事项

1）测试完成后等产品中压力降至安全范围后再拆卸产品

2）不运行时断开电源和气源

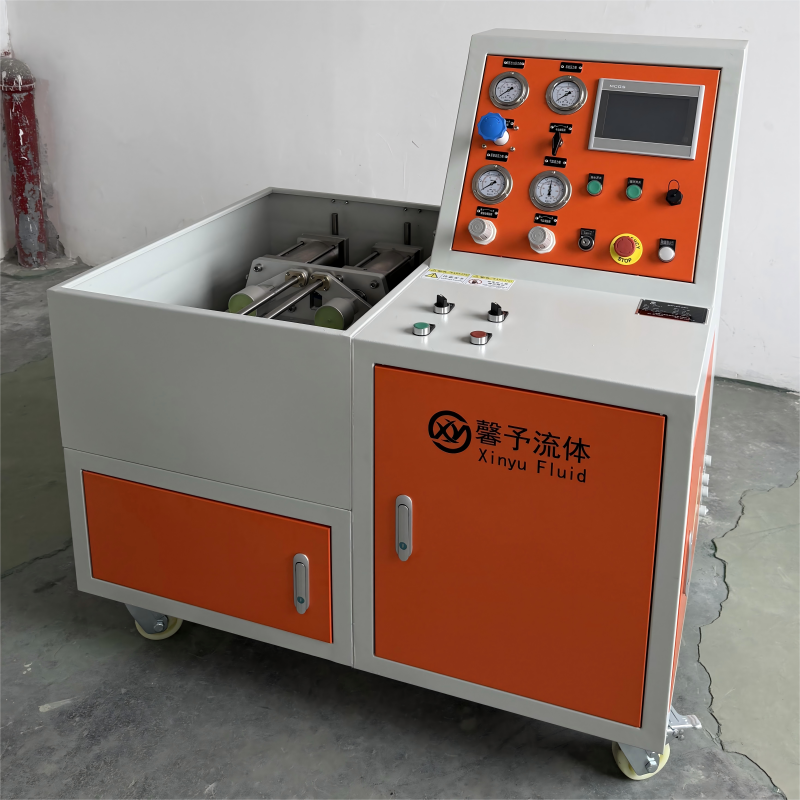

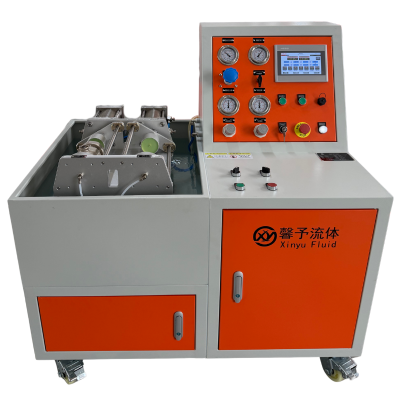

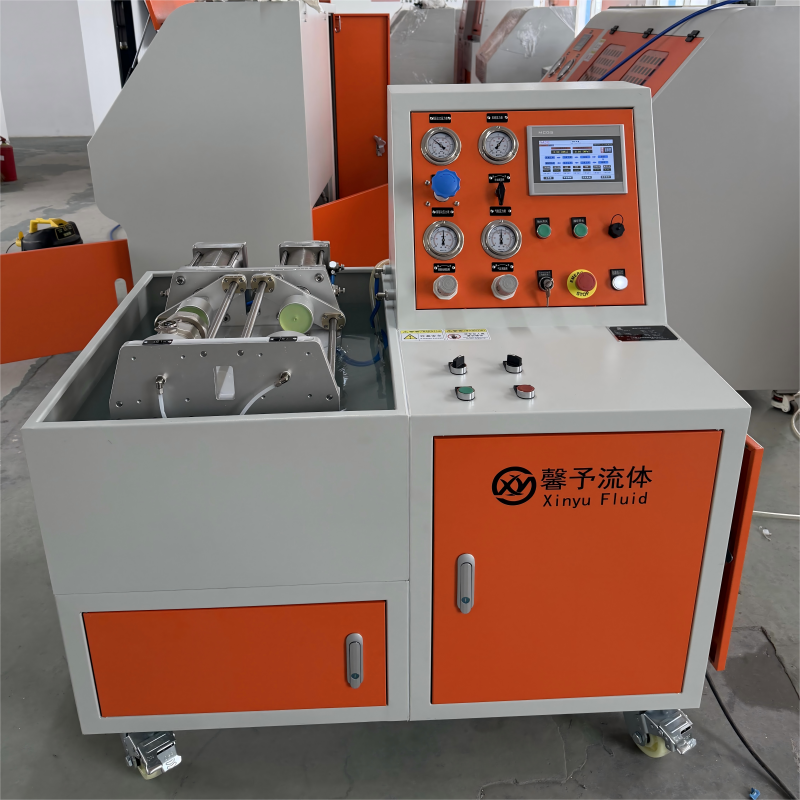

阀门气密性试验台是根据博力公司要求定制的非标检测设备，用于博力公司产品的气密性试验，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

1. 技术参数

Ø 外形尺寸：1150x780x1250（长x宽x高mm）

Ø 测试方式：气密性测试

Ø 测试产品：阀门（直通型）

Ø 试验压力范围：0.2～1.6MPa

Ø 保压时间：1～3000s

Ø 压力测量精度：传感器±0.5%，压力表±1.6%

Ø 试验介质：空气、氮气

Ø 试验工位：2工位

Ø 控制方式：自动控制

Ø 夹紧方式：气缸自动夹紧

Ø 压缩空气要求：0.6～0.8Mpa，1.5m³/min

Ø 电源电压：AC220V 50Hz

Ø 系统总功率：＜2.0KW

1.2 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

2 操作说明

2.1 运行准备

1） 接入压缩空气（6～8bar，1.5m³/min）；

2） 接通电源（AC220V 50Hz），并打开电源；

3） 此时会进入到触摸屏控制界面；

操作流程

1）首先进入到测试界面，设定各项参数，然后打开系统增压开关，将系统压力增加至测试压力之上。

2）然后预先调节高压调压阀，将压力调节至测试值，通过调节气缸调压阀调节气缸压紧力。

3）然后将被测阀门放置到测试工装。

4）按下启动按钮，系统将会根据设定参数和步骤自动运行。

5）运行中按下复位按钮将会复位至初始状态。

6）根据测试流程和步骤进行操作测试，测试完成后系统自动泄压、工装上升、工装松开。

注意事项

3.1 运行前注意事项

1）确认压缩空气压力、流量供给足够

2）确认设备供电满足要求

3）确认各项管路、电路均已连接完成

4）确认被测产品是否已连接到位

6）确认正常后，即可运行设备

3.2 运行中注意事项

1）测试时请勿随意松开连接接头

2）出现无法解决的问题及时按下急停停止设备

3.3 运行结束注意事项

1）测试完成后等产品中压力降至大气压后再拆卸产品

2）不运行时断开电源和气源

3）不运行时关闭气瓶截止阀

应用范围：
净水器压力桶静压试验台主要用于净水器压力桶的的水压静压测试，广泛应用于净水器压力桶生产厂家做出厂检测、还可用于科研院校、质检机构等单位。

技术参数：
1、加压范围：0～5MPa（可定制）；
2、试验介质：自来水；
3、介质温度：常温(特殊温度要求请咨询)；
4、测试工位：1个(可扩充）；
5、压力表精度：1.6级(可选更高精度)；
6、驱动动力：压缩空气0.5MPa≤P≤0.8MPa；
7、控制方式：手动/自动。
设备特点：
1、采用德国进口泵做压力源，试验压力高，输出压力可以无级调节，升压速率可以自由设定；
2、所有泵阀与管路均采用316不锈钢材质，为德国进口产品，可以适用水、油、乳化液等大多数液体试压介质；
3、试验机可选用计算机加单片机两级控制系统，整个试验过程均可在计算机上操作完成，计算机自动生成压力、时间曲线，并将各种数据存储，随时可打印出试验报告，也可以通过按钮开关手动控制试验过程（可选项）；
4、试验过程中，可以自动进行压力补偿，具有测试压力稳定，压力测试精度高等特点；
5、计算机自动卸压和手动卸压双重卸压装置，更有超压、超时、泄漏报警系统，使整套设备更加安全可靠(可选项)；
6、上海馨予测试软件成熟稳定，人性化的操作界面方便用户操作与监控(可选项)。
