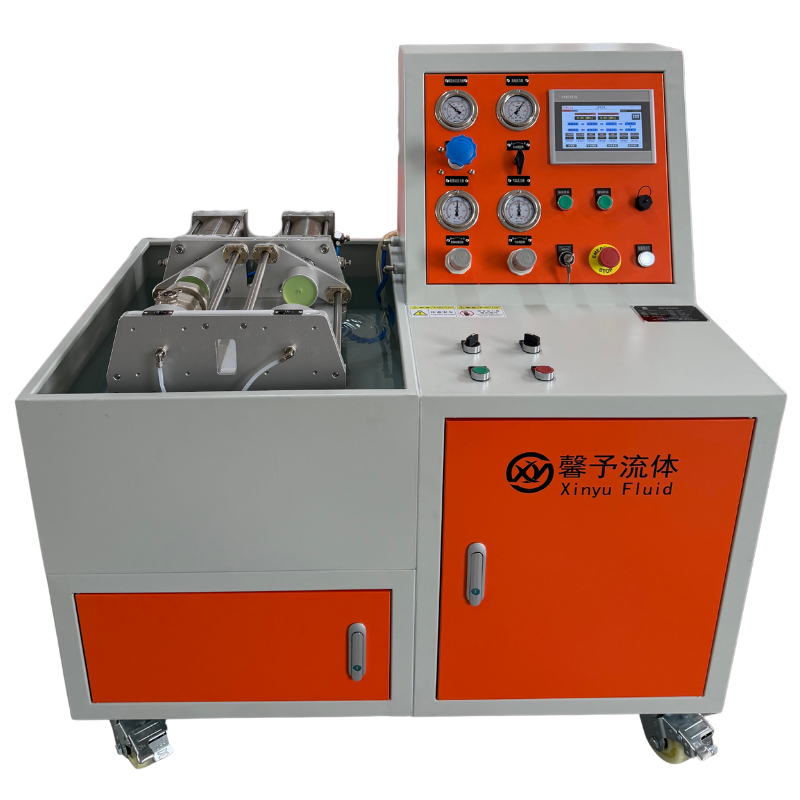

阀门气密性试验台是根据博力公司要求定制的非标检测设备，用于博力公司产品的气密性试验，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

1. 技术参数

Ø 外形尺寸：1150x780x1250（长x宽x高mm）

Ø 测试方式：气密性测试

Ø 测试产品：阀门（直通型）

Ø 试验压力范围：0.2～1.6MPa

Ø 保压时间：1～3000s

Ø 压力测量精度：传感器±0.5%，压力表±1.6%

Ø 试验介质：空气、氮气

Ø 试验工位：2工位

Ø 控制方式：自动控制

Ø 夹紧方式：气缸自动夹紧

Ø 压缩空气要求：0.6～0.8Mpa，1.5m³/min

Ø 电源电压：AC220V 50Hz

Ø 系统总功率：＜2.0KW

1.2 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

2 操作说明

2.1 运行准备

1） 接入压缩空气（6～8bar，1.5m³/min）；

2） 接通电源（AC220V 50Hz），并打开电源；

3） 此时会进入到触摸屏控制界面；

操作流程

1）首先进入到测试界面，设定各项参数，然后打开系统增压开关，将系统压力增加至测试压力之上。

2）然后预先调节高压调压阀，将压力调节至测试值，通过调节气缸调压阀调节气缸压紧力。

3）然后将被测阀门放置到测试工装。

4）按下启动按钮，系统将会根据设定参数和步骤自动运行。

5）运行中按下复位按钮将会复位至初始状态。

6）根据测试流程和步骤进行操作测试，测试完成后系统自动泄压、工装上升、工装松开。

注意事项

3.1 运行前注意事项

1）确认压缩空气压力、流量供给足够

2）确认设备供电满足要求

3）确认各项管路、电路均已连接完成

4）确认被测产品是否已连接到位

6）确认正常后，即可运行设备

3.2 运行中注意事项

1）测试时请勿随意松开连接接头

2）出现无法解决的问题及时按下急停停止设备

3.3 运行结束注意事项

1）测试完成后等产品中压力降至大气压后再拆卸产品

2）不运行时断开电源和气源

3）不运行时关闭气瓶截止阀
