电动增压泵由上海馨予流体控制设备有限公司设计制造，用于客户产品的水压静压测试，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。
Ø 设备外形尺寸：500x300x1000（长x宽x高mm）
Ø 试验方式：升压-保压-泄压
Ø 试验压力范围：5～40Bar
Ø 增压流量：108L/H
Ø 压力测量精度：±1.6%，±0.4%
Ø 试验介质：水
Ø 介质温度：常温
Ø 试验工位：1工位
Ø 高压出口/回路口：G1/4F-120°
Ø 控制方式：手动控制
Ø 液箱容积：40L
Ø 电源要求：AC380V 0.75KW
设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。
(1).jpg)
2 操作说明
2.1 运行准备
1） 接入电源（AC380V 0.75KW）；
2） 将水箱加满水；
3） 将被测件通过管路接入设备高压出口和回路口中；
2.2 操作说明
1） 首先打开手动泄压阀和压力保压阀；
2） 然后点击启动按钮，电动泵将会输出水到测试工件并循环回水箱，等循环一
段时间后按下停止按钮将泵停止；
- 关闭手动泄压阀，此时可根据需求选择增压方式：按下启动按钮增压时，系
统将会增压至设备最大压力，按下点动按钮时，可进行人工操作输出压力；

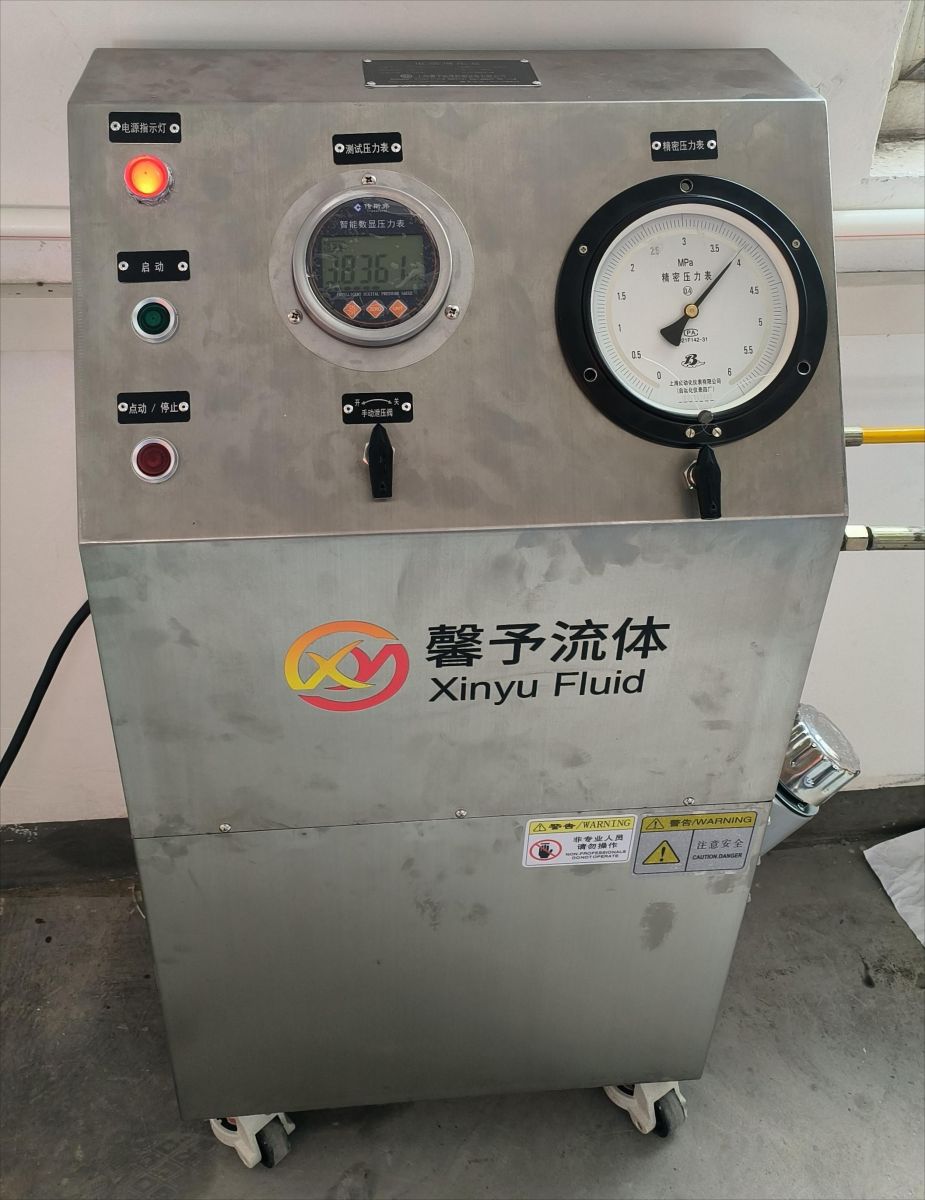

- 压力到达后，关闭压力保压阀进行保压，此时压力可在测试压力表小和精密
压力表中读取；
- 测试结束后，打开手动泄压阀和压力保压阀，释放系统内的高压液体，完成
测试。
2.2 维护与保养
1） 定期清洁水箱和更换测试用水（根据测试用水污染程度）；
3 注意事项
3.1 运行前注意的事项
- 确认设备电源已连接到位
- 确认水箱水位足够
- 确认各项管路、电路均已连接完成
- 确认正常后，启动设备
3.2 运行中注意的事项
- 测试时请勿随意松开连接接头
- 出现故障及时打开泄压阀进行泄压
3.3 运行结束注意的事项
3.4 常见故障及处理方法
|
序号
|
故障现象
|
原因
|
解决方法
|
|
1
|
系统不上压
|
气泵高压腔有空气
|
将高压阀门打开，让泵连续运转一段时间，直至测试液体流出
|
|
2
|
水位过低
|
将水箱加满水
|
|
3
|
管路连接处泄露
|
检查泄露点，将管接头扳紧
|
* 无法解决的问题及时联系厂家。
