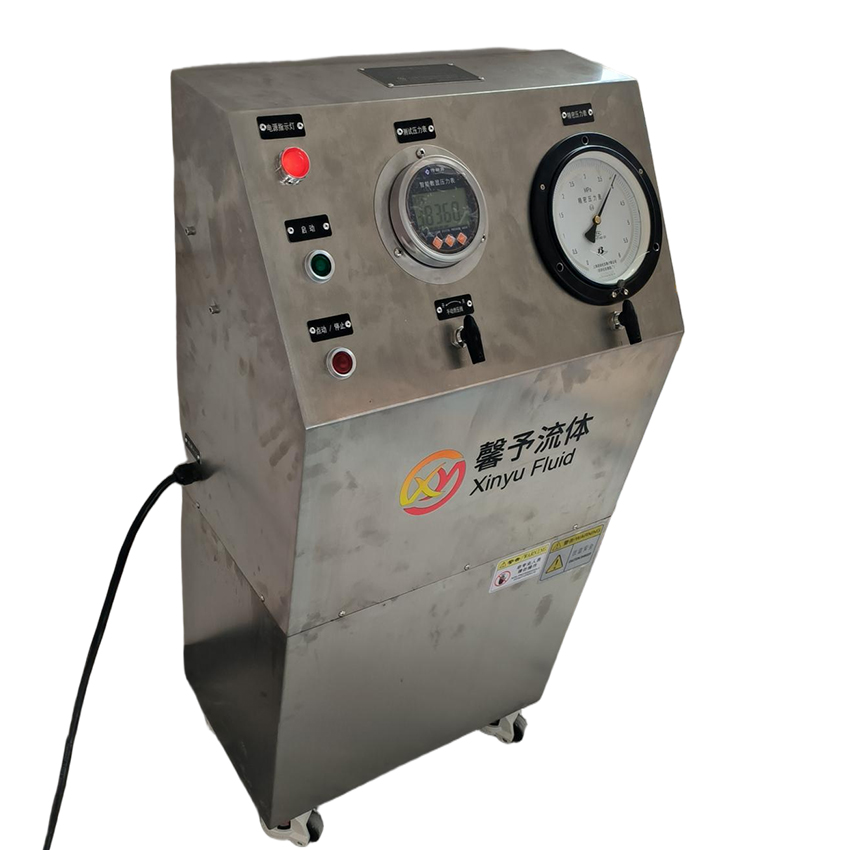

电动增压泵由上海馨予流体控制设备有限公司设计制造，用于客户产品的水压静压测试，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

Ø 设备外形尺寸：500x300x1000（长x宽x高mm）

Ø 试验方式：升压-保压-泄压

Ø 试验压力范围：5～40Bar

Ø 增压流量：108L/H

Ø 压力测量精度：±1.6%，±0.4%

Ø 试验介质：水

Ø 介质温度：常温

Ø 试验工位：1工位

Ø 高压出口/回路口：G1/4F-120°

Ø 控制方式：手动控制

Ø 液箱容积：40L

Ø 电源要求：AC380V 0.75KW

• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

2 操作说明

2.1 运行准备

1） 接入电源（AC380V 0.75KW）；

2） 将水箱加满水；

3） 将被测件通过管路接入设备高压出口和回路口中；

2.2 操作说明

1） 首先打开手动泄压阀和压力保压阀；

2） 然后点击启动按钮，电动泵将会输出水到测试工件并循环回水箱，等循环一

段时间后按下停止按钮将泵停止；

• 关闭手动泄压阀，此时可根据需求选择增压方式：按下启动按钮增压时，系

统将会增压至设备最大压力，按下点动按钮时，可进行人工操作输出压力；

• 压力到达后，关闭压力保压阀进行保压，此时压力可在测试压力表小和精密

压力表中读取；

• 测试结束后，打开手动泄压阀和压力保压阀，释放系统内的高压液体，完成

测试。

2.2 维护与保养

1） 定期清洁水箱和更换测试用水（根据测试用水污染程度）；

3 注意事项

3.1 运行前注意的事项

• 确认设备电源已连接到位
• 确认水箱水位足够
• 确认各项管路、电路均已连接完成
• 确认正常后，启动设备

3.2 运行中注意的事项

• 测试时请勿随意松开连接接头
• 出现故障及时打开泄压阀进行泄压

3.3 运行结束注意的事项

• 不运行时断开电源

3.4 常见故障及处理方法

序号	故障现象	原因	解决方法
1	系统不上压	气泵高压腔有空气	将高压阀门打开，让泵连续运转一段时间，直至测试液体流出
2		水位过低	将水箱加满水
3		管路连接处泄露	检查泄露点，将管接头扳紧

*  无法解决的问题及时联系厂家。
