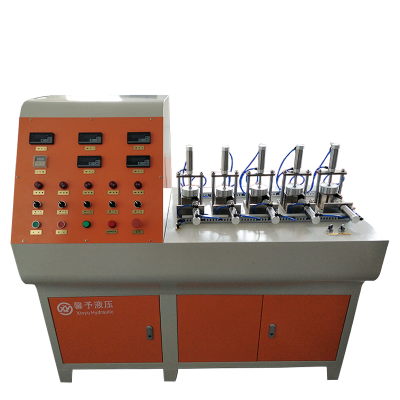

1.1 设备用途

本设备由上海馨予液压机电设备有限公司设计制造，用于客户产品流量测试的系统，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

1.2 技术参数

• Ø 设备外形尺寸：1400x800x1400（长x宽x高mm）
• Ø 测试产品：阀门
• Ø 测试方式：流量试验
• Ø 试验介质：水
• Ø 流量测量范围：1～10m³/h
• Ø 流量测量精度：±0.5%
• Ø 压力测量精度：±0.2%
• Ø 温度测量精度：±0.5%
• Ø 介质温度：常温～50℃
• Ø 环境温度：常温
• Ø 液箱容积：50L
• Ø 试验工位：1工位
• Ø 气源要求：6～8bar
• Ø 电源电压：AC380V/220V 50Hz
• Ø 系统总功率：5KW

1.3 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

2 操作说明

2.1 运行准备

1） 接入压缩空气（6～8bar）；

2） 将测试用水通过水管排进水箱，液位应在2/3以上；

3） 将对应测试产品工装装上，然后将产品放置在工装上；

4） 接通电源（AC380V/220V 50Hz），并打开电源；

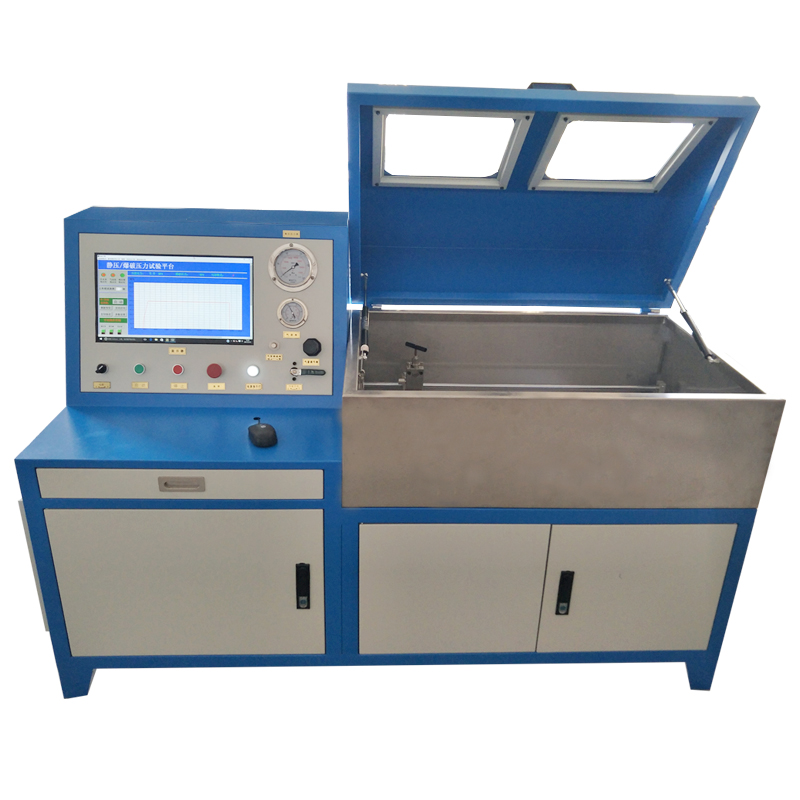

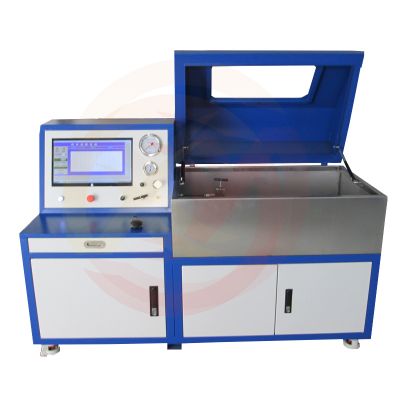

1.1 设备用途

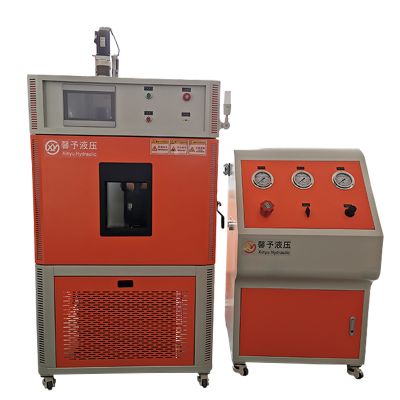

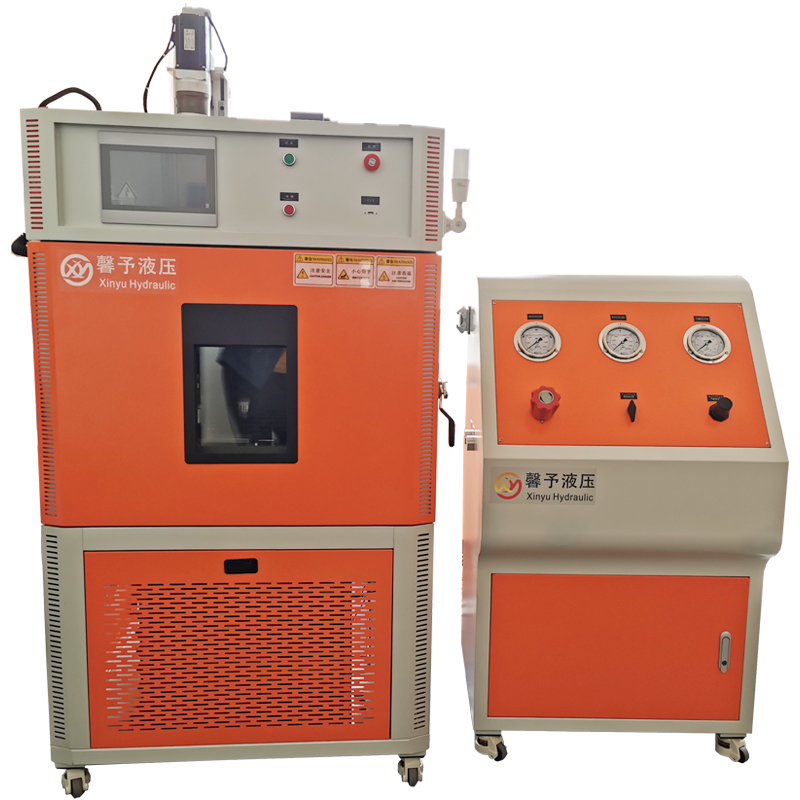

本设备由上海馨予液压机电设备有限公司设计制造，用于客户产品的耐氧压力激燃测试，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

1.2 技术参数

• Ø 设备尺寸：1900x800x1400（长x宽x高mm）
• Ø 测试舱尺寸：MAX.400x800x680（长x宽x高mm）
• Ø 试验方式：快速升压-保压-泄压
• Ø 试验压力范围：0～36MPa
• Ø 输出压力：48MPa（气源0.8MPa时）
• Ø 允许压力：40MPa

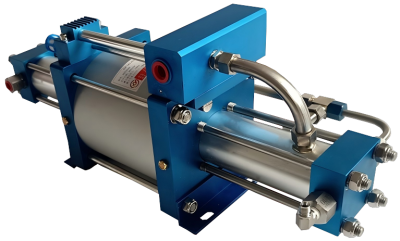

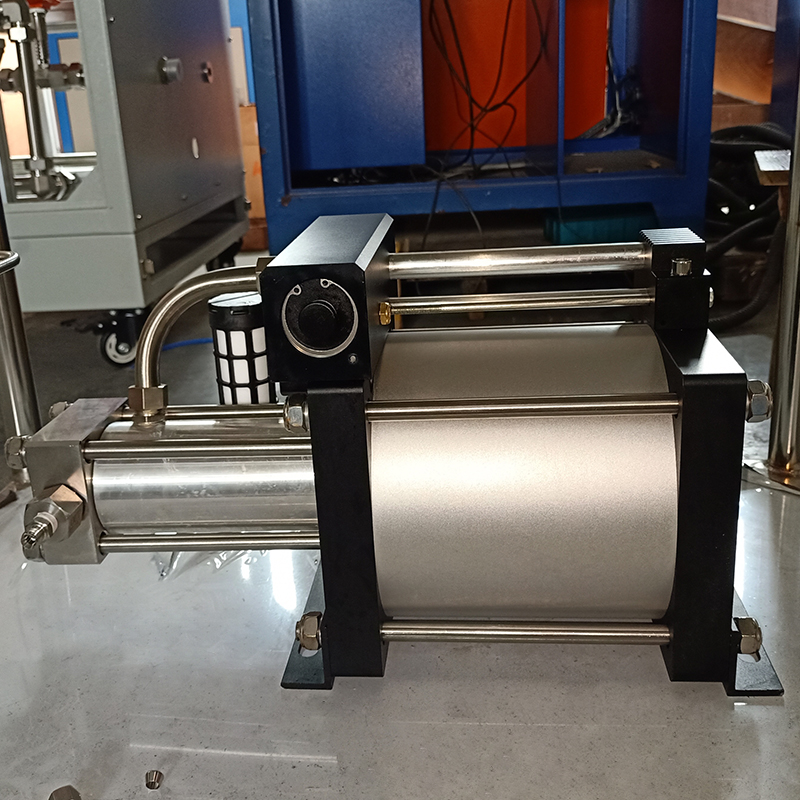

• Ø 气泵增压比：15/60：1
• Ø 压力测量精度：传感器±0.2%
• Ø 试验介质：氧气
• Ø 介质温度：60℃±3℃
• Ø 环境温度：常温
• Ø 试验工位：1工位
• Ø 控制方式：触摸屏控制
• Ø 气源要求：6～8bar，2m³/min
• Ø 电源电压：AC220V 50Hz
• Ø 系统总功率：6.5KW

1.3 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

2 操作说明

2.1 运行准备

1） 接入压缩空气（6～8bar，2m³/min）；

2） 将被测阀门安装到测试舱工装中；

3） 接通电源（AC220V 50Hz），并打开电源；

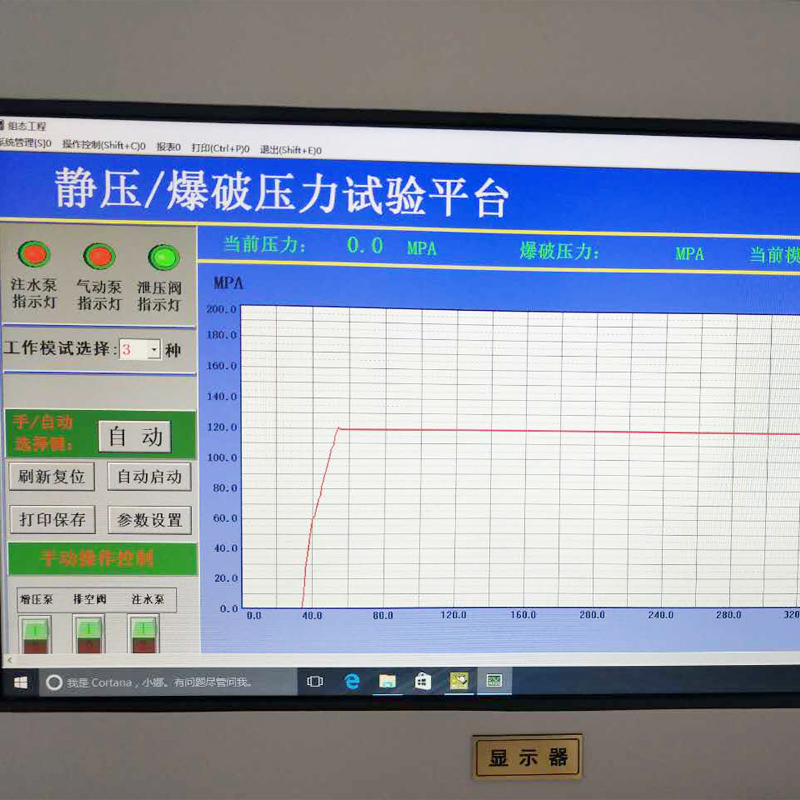

4） 此时会进入到触摸屏控制界面；
