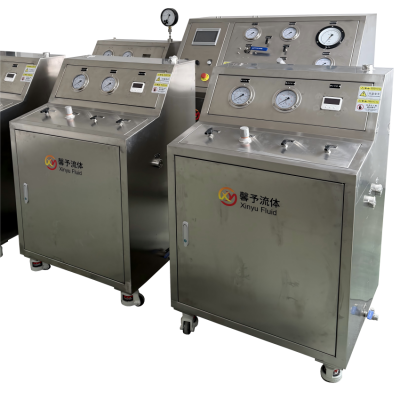

应用范围：
主要应用于消防专用水带的水压静压试验，该设备可根据相关标准对消防水带做耐压试验，广泛应用于消防水带生产厂家、产品质量检验所、科研院校等单位对各种消防产品的生产检验和开发研究。

技术参数：
1、加压范围：0-20MPA（可选择）；
2、试验介质：自来水（常温）；
3、试验路数：1路（可扩充）；
4、压力传感器精度：0.5%FS；
5、控制方式：手动/自动；
6、计时范围：0～999min；
7、电源电压：交流220V。

参考标准：
GB6246《有衬里消防水带性能要求和试验方法》、GB4580《无衬里消防水带》、GB15090《消防软管卷盘》等。

设备特点：

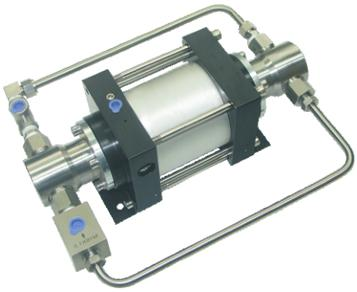

1、采用德国进口泵做压力源，试验压力高，输出压力可以无级调节，升压速率可以自由设定；
2、所有泵阀与管路均采用316不锈钢材质，为德国进口产品，可以适用水、油、乳化液等大多数液体试压介质；
3、试验机可选用计算机加单片机两级控制系统，整个试验过程均可在计算机上操作完成，计算机自动生成压力、时间曲线，并将各种数据存储，随时可打印出试验报告，也可以通过按钮开关手动控制试验过程（可选项）；
4、试验过程中，可以自动进行压力补偿，具有测试压力稳定，压力测试精度高等特点；
5、计算机自动卸压和手动卸压双重卸压装置，更有超压、超时、泄漏报警系统，使整套设备更加安全可靠(可选项)；
6、上海馨予测试软件成熟稳定，人性化的操作界面方便用户操作与监控(可选项)。

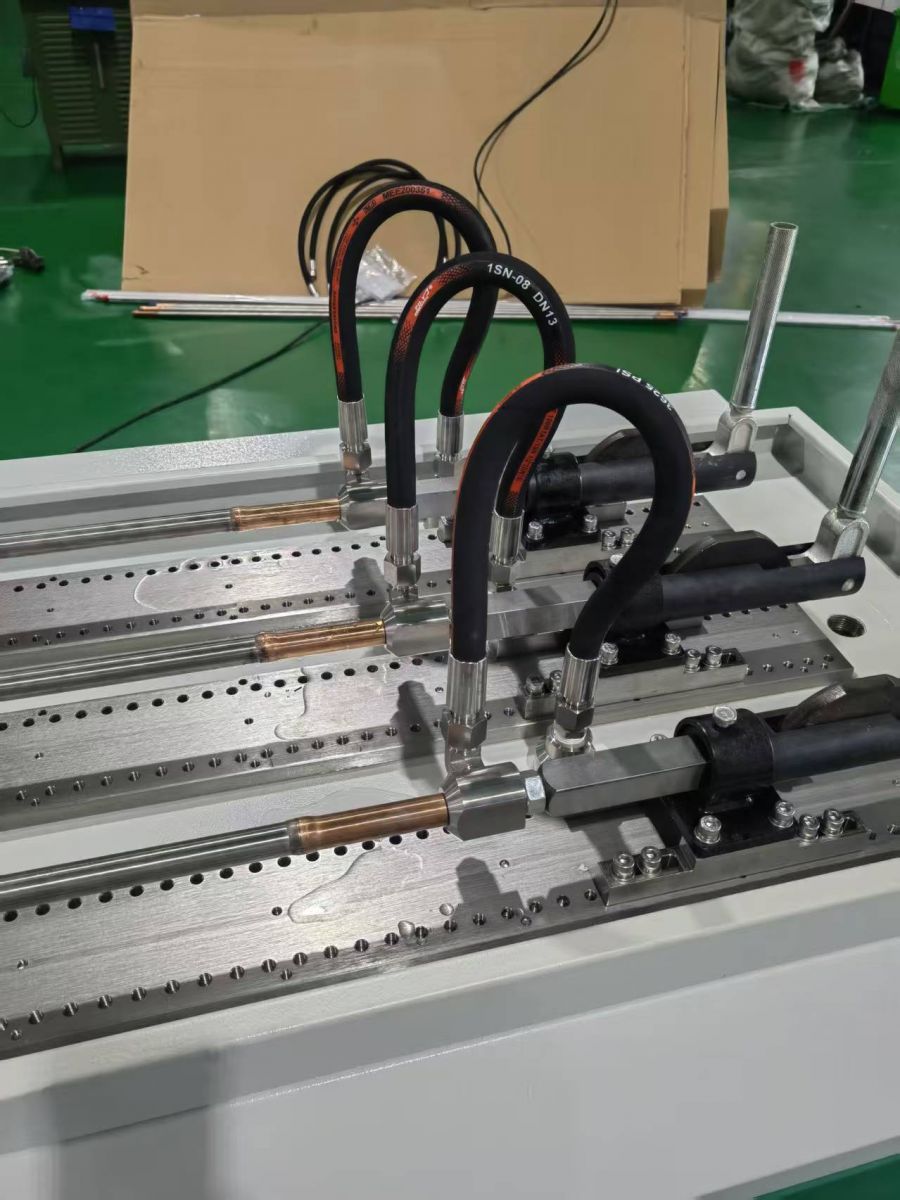

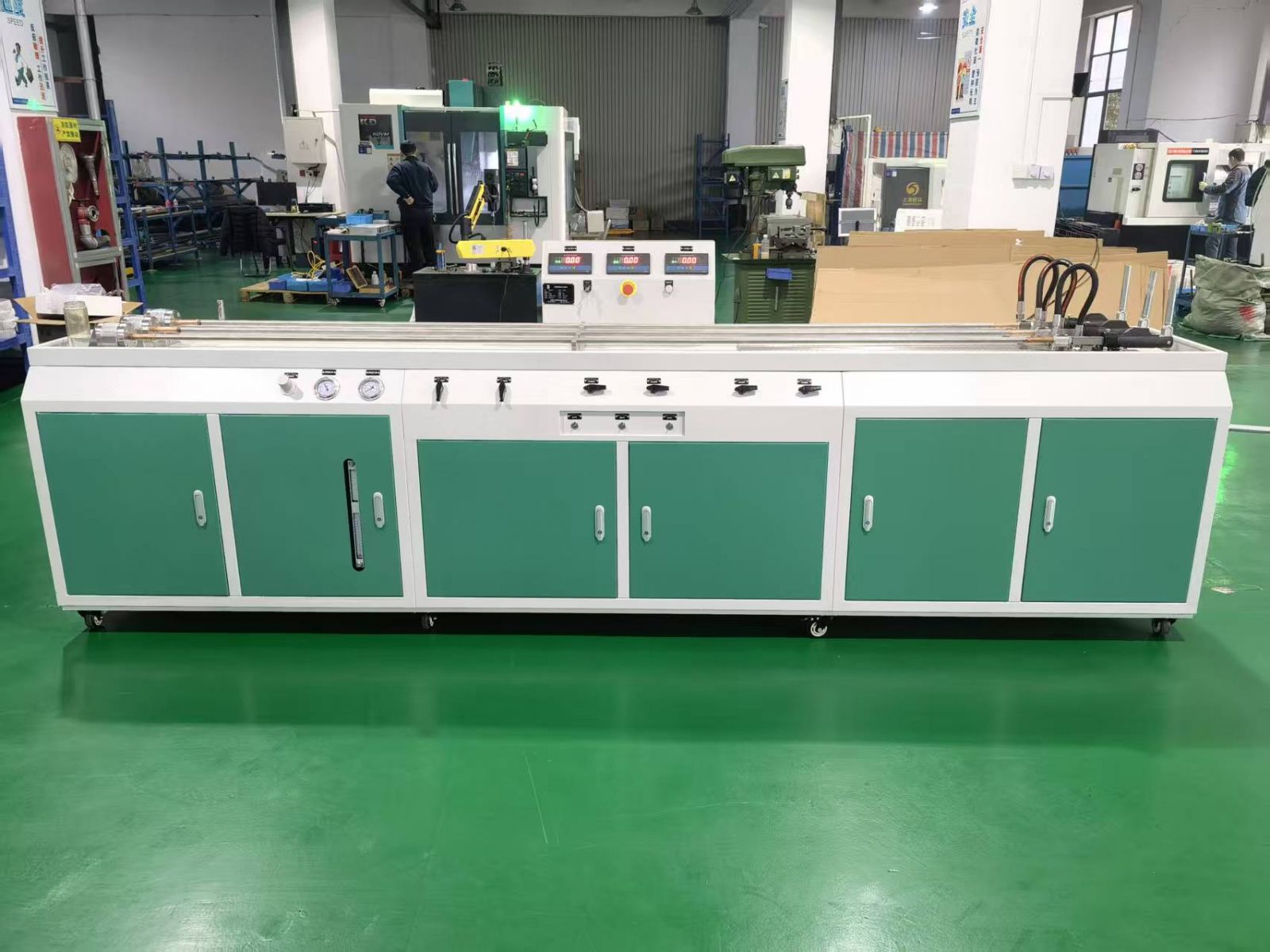

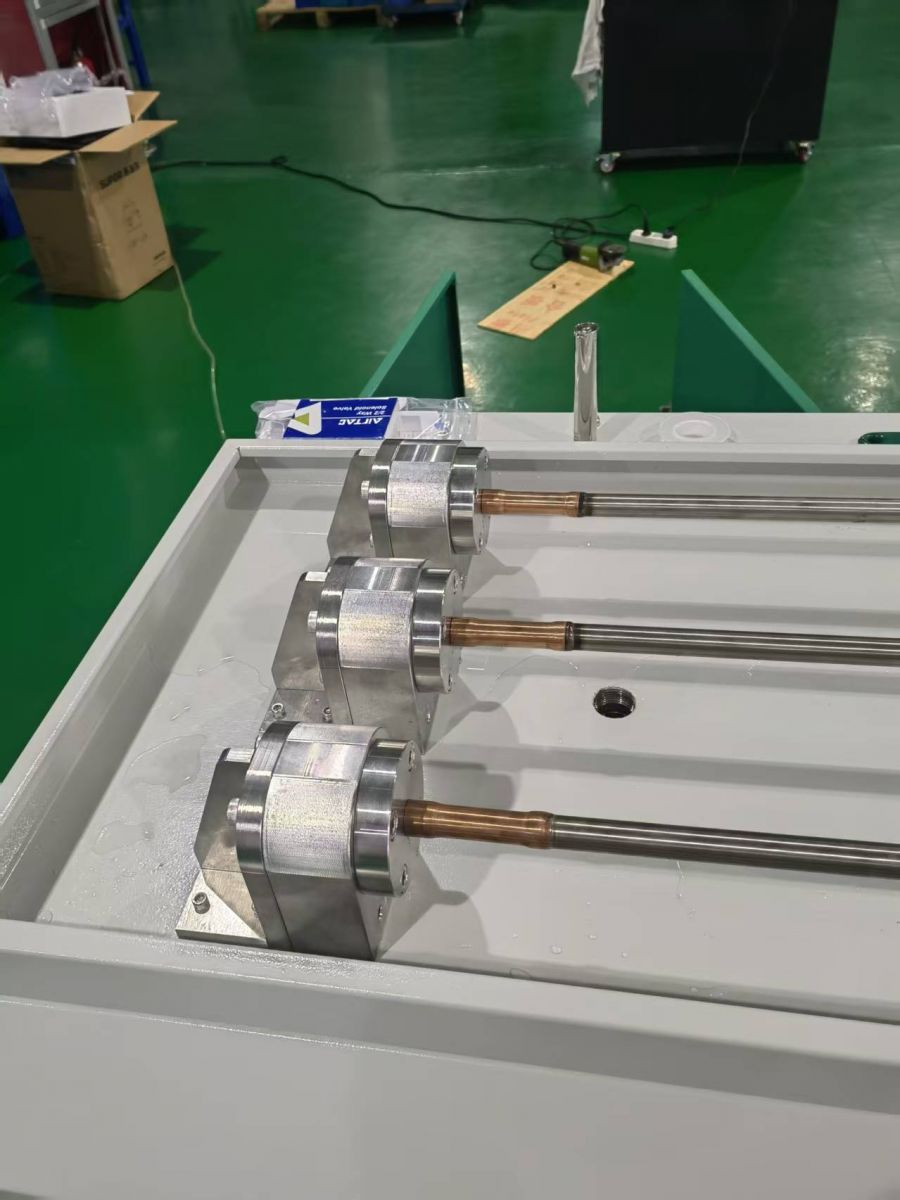

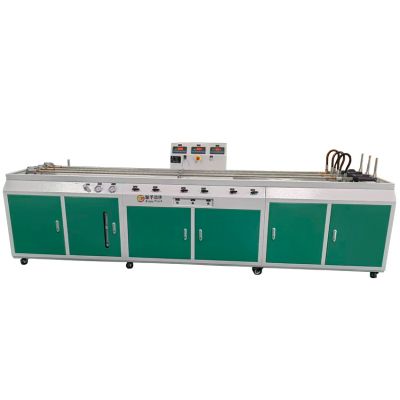

手动控制钢管水压试验台是根据要求定制的非标检测设备，用于产品的水压静压测试。广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

设备压力源主要通过增压泵来实现，通过压力传感器检测试验压力，手动调压阀控制试验压力，压力到达设定值时手动停止增压进行保压。控制通过人工进行操作。

手动控制钢管水压试验台从结构上划分，包含以下几个部分：

序号	产品名称	功  能	数  量
1	压力输出系统	包含输送、增压、驱动等。可使设备进行耐压试验。	1套
2	手动控制系统	用于手动进行注水、打压、泄压等操作。	1套

2. 技术参数

Ø 外形尺寸：4000x800x1400（长x宽x高mm，预估尺寸）

Ø 测试方式：水压测试

Ø 测试产品：钢管(用户自备)

Ø 测试压力范围：1.6～6MPa（低于1.6MPa控制精度低）

Ø 保压时间：0～3000s（可设定）

Ø 液泵增压比：16:1

Ø 压力测量精度：传感器±0.5%，压力表±1.6%

Ø 试验介质：水

Ø 介质温度：常温

Ø 环境温度：常温

Ø 注水流量：MAX.50L/min

Ø 增压流量：MAX.6L/min

Ø 试验工位：3工位（独立控制）

Ø 控制方式：手动控制

Ø 液箱容积：100L

Ø 气源要求：0.6～0.8MPa，2m³/min

Ø 电源要求：AC380V 50Hz

Ø 系统总功率：2.0KW

3. 工作原理

测试前接通各个管路、气源和电源，然后将产品放入测试舱中并通过手动工装压紧被测产品。

打开注水开关，先将被测产品注满水，然后打开增压开关增压泵不断来回动作，将测试介质压缩到测试产品中，压力传感器检测系统压力。

压力到达后关闭增压开关进行保压，保压结束后手动打开泄压阀将压力卸除，打开吹气阀将压缩空气通入测试件，将测试件内的水吹回至水箱。

3. 质量保证与售后服务

1）供方提供的技术是可靠和先进的，设备和材料是全新的，并符合合同规定的要求；

2）设备到货后，整套设备的质量检验和系统调试在用户代表现场监督下进行，并取得用户方认可；

3）设备到货后，供方与用户代表共同在使用现场开箱验收；

4）售后服务承诺：设备保质期为自设备通过验收之日起12个月；

5）在质量保证期内发生质量问题，供方免费进行修理、维护，包括更换设备部件，所发生的技术服务费用由供方承担；

6）（正常的易损件的更换以及由甲方自身错误操作所造成的损坏不包括在内）。在正常使用条件下，该设备保证在工艺和原料方面无缺陷，客户对从上海馨予流体控制设备有限公司所购买的（除自行购置设备外）全部备件履行保养。在保用期内维修或更换(经测定)不合格部件；保修期间故障排除时间不超过2个工作日，保修期外配件供给时间不超过一周；在产品的使用、采购及供货期间与用户保持联系。并可长期提供配件及指导维修工作；

7）由于用户方原因造成的各项技术指标不能达到合同规定的要求，不在质量保证范围之内。但供方有义务帮助用户方解决故障，恢复生产，所发生费用由用户方负责；

8）整套设备的调试工作由供方的技术人员负责，用户方人员参加调试并提供必要的帮助。调试过程中要对控制系统中的所有功能进行测试和检验并应达到合同规定的技术要求；

9）验收标准：整套系统满足客户使用要求为准；

本设备供方提供免费技术培训，在需方所在地进行，以需方人员能正确操作使用为准，培训内容包括设备的操作、编程、调试、维护、故障判断等内容。在验收时进行，我方会及时免费派专业技术人员到用户现场，在供方的指导下在规定的时间内完成就位、安装、调试，负责教会操作人员设备的操作和使用，软件的使用，及实际样品检测分析工作。

我们将以其精湛的技术，为您提供科学、优质、完善的产品和服务，客户的需要就是我们的目标。我们坚信一个好的企业卖出的不仅仅是好的产品，更为重要的是好的服务。真诚期待您的合作!

设备简介：
设备主要用于消防气瓶瓶体、手提式灭火器、推车式灭火器的水压耐压爆破强度测试，可实现静压爆破和动压爆破，广泛应用于消防气瓶生产厂家做爆破压力测试。

技术参数：
1、适用介质：自来水（常温）；
2、驱动动力：压缩空气(0.8MPa以下，1Nm3/min)；
3、压力范围：0-60MPa(可定制)；
4、压力表精度：1.6级；
5、流量范围：0~40L/min；
6、控制方式：手动/自动。

参考标准：
GB/T4351.1手提式灭火器、GB8109推车式灭火器、GA86简易灭火器、GB20150钢制压力容器、GB/T209251-1997气瓶水压试验方法等。
主要特点：
1、采用德国进口气动泵做压力源，输出压力可以无级调节，升压速率可以自由设定；
2、可以采用多泵供压，输出流量更大，试验范围更广，可以满足各种产品的试压要求；
3、所有泵阀与管路均采用316不锈钢材质，为德国进口产品，可以适用水、油、乳化液等大多数液体试压介质；
4，试验过程中，可以自动进行压力补偿，具有测试压力稳定，压力测试精度高等特点。

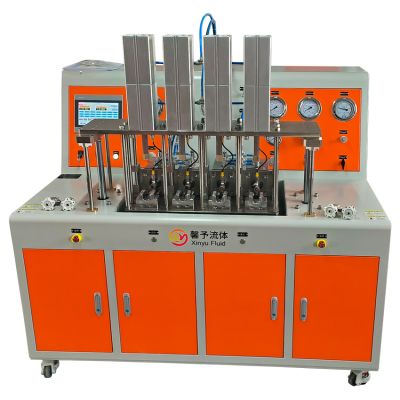

瓶阀气密性试验机是根据客户要求定制的非标检测设备，用于客户产品的气密性试验，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

1. 技术参数

Ø 外形尺寸：1700x1120x1400（长x宽x高mm，不含工装）

Ø 测试方式：气密性测试

Ø 测试产品：阀门

Ø 试验压力范围：低压0.05～0.2MPa，高压5～26MPa

Ø 保压时间：1～3000s

Ø 气泵增压比：15/60:1

Ø 压力测量精度：传感器±0.5%，压力表±1.6%

Ø 试验介质：空气、氮气

Ø 泵输出流量：MAX.125ml/cc

Ø 试验工位：4工位(同步测试)

Ø 控制方式：手动/自动控制

Ø 夹紧方式：气缸自动夹紧

Ø 气缸夹紧力：Max.1T

Ø 压缩空气要求：0.6～0.8Mpa，2.0m³/min

Ø 测试气体要求：0.8MPaP≤2MPa

Ø 电源电压：AC220V 50Hz

Ø 系统总功率：＜1.0KW

• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

2 操作说明

2.1 运行准备

1） 接入压缩空气（6～8bar，3m³/min）和增压气；

2） 接通电源（AC220V 50Hz），并打开电源；

3） 此时会进入到触摸屏控制界面；

2.3 操作流程

1）首先进入到测试界面，设定各项参数，然后打开系统增压开关，将系统压力增加至测试压力之上。

2）然后预先调节高压调压阀，将压力调节至测试值，调节低压调压阀，将压力调节至测试值（如有需要）。

3）然后将被测阀门放置到测试工装中并将被测阀门手动打开。

4）按下启动按钮，系统将会根据设定参数和步骤自动运行。

5）运行中按下复位按钮将会复位至初始状态。

6）根据测试流程和步骤进行操作测试，测试完成后系统自动泄压、工装上升、工装松开。

3 注意事项

3.1 运行前注意事项

1）确认压缩空气压力、流量供给足够

2）确认设备供电满足要求

3）确认各项管路、电路均已连接完成

4）确认被测产品是否已连接到位

6）确认正常后，即可运行设备

3.2 运行中注意事项

1）测试时请勿随意松开连接接头

2）出现无法解决的问题及时按下急停停止设备

3.3 运行结束注意事项

1）测试完成后等产品中压力降至大气压后再拆卸产品

2）不运行时断开电源和气源

3）不运行时关闭气瓶截止阀

3.4 常见故障及解决方法

故障现象	原因	解决方法
设备无法启动	急停按钮在按下状态	把急停按钮抬起
	参数设定不完整	进入参数设定界面检查参数
压力达不到	气压不足	将气源气压提高
	管路连接处泄露	检查泄露点，将接头扳紧
	被测产品自身泄漏	更换被测产品
压力上升缓慢	气压/气流量过低	提高气压/气流量
	升压速率设定过低	将升压速率设高
产品压不紧、泄漏	密封圈损坏	更换密封圈
	气缸压力过低	将气缸压力调高
	管路或接头泄漏	检查漏点扳紧

*  无法解决的问题及时联系厂家。

应用范围：
消防灭火器压力交变试验台主要用于手提式灭火器、推车式灭火器的压力交变疲劳试验，广泛应用于消防气瓶生产厂家、科研院校、质检机构等单位。

技术参数：
1、试验介质：水（常温）；
2、试验压力：0-30MPa（可定制）；
3、试验路数：1路（可扩充）；
4、循环次数：0～100万次；
5、电源要求：220V AC；

6、控制方式：触摸屏/电脑。

参考标准：
GB4351.1-2005手提式灭火器第1部分性能和结构要求、GB4351.2-2005手提式灭火器第2部分手提式二氧化碳灭火器钢质无缝瓶体的要求、GB8109-2005推车式灭火器、灭火器的维修与报废规程GA95-2007、GB/T 9251-2011、GB/T 15385-2001等。
功能特点：
1、系统高压配件均采用德国原装进口MOOTTL高压配件件，确保性能优越，安全可靠；
2、系统配置德国进口安全阀，防止系统超压带来的安全隐患，确保设备及操作人员安全；
3、设备设有掉电，电气自动终止试验并自动记录保存实验数据功能，能确保试验安全；
4、设备配备PLC，采用计算机采集控制系统，实现电器自动控制；
5、上海馨予设计软件，通过相关参数设置可满足各项性能检测，对于疲劳试验，可设置好检测次数；
6、实现自动检测状态，所有检测相关数据实时监控并保存，随时可调出打印。

应用范围：
消防阀气密封性能试验台主要用于消防气瓶阀、接口阀等消防阀门的气密封性能检测，广泛应用于消防阀生产厂家、科研院校、质检机构等单位。

技术参数：
1、加压范围：0～20MPa（可定制）；
2、试验介质：氦气/氮气/空气等；
3、介质温度：常温；
4、测试工位：1个(可扩充）；
5、装夹方式：螺纹连接或法兰连接；
6、压力测量精度：±0.5%F.S(可选更高精度)；
7、检测方式：湿式检漏或干式检漏；
8、驱动空气：0.5MPa≤P≤0.8MPa；
9、电源电压：AC220V 50Hz。

参考标准：
GB16668干粉灭火系统部件通用技术条件、GB16669二氧化碳灭火系统部件通用技术条件、GB16670柜式气体灭火装置性能要求和试验方法、ISO10297可搬运气瓶阀—技术要求和型式试验、GB15382气瓶阀通用技术条件、GB4351手提式灭火器、GB8109推车式灭火器等。
功能特点：
1、高压气泵加压，配置稳压装置，提高了稳定性和可靠性，同时加压速度采用变频调速及气动比例压力反馈控制，能够精确控制压力的精度，控制原理先进，保压效果好，实时自动补压；
3、可以通过计算机全自动控制整个试验过程，也可通过控制柜上的按钮开关手动电控试验过程，还可以手动控制各个阀门完成手动试验过程，界面友好，操作方便；
5、上海馨予专用测试软件成熟稳定无缺陷，实时显示耐压曲线，实时数据显示，可打印实验报告，可与OFFICE办公软件兼容，可编程试验报告，让用户可依据自己的特点设计编排；
6、本机具有掉电保护功能，停电后系统自动卸压，终止试验，限度保证操作人员和设备的安全。
