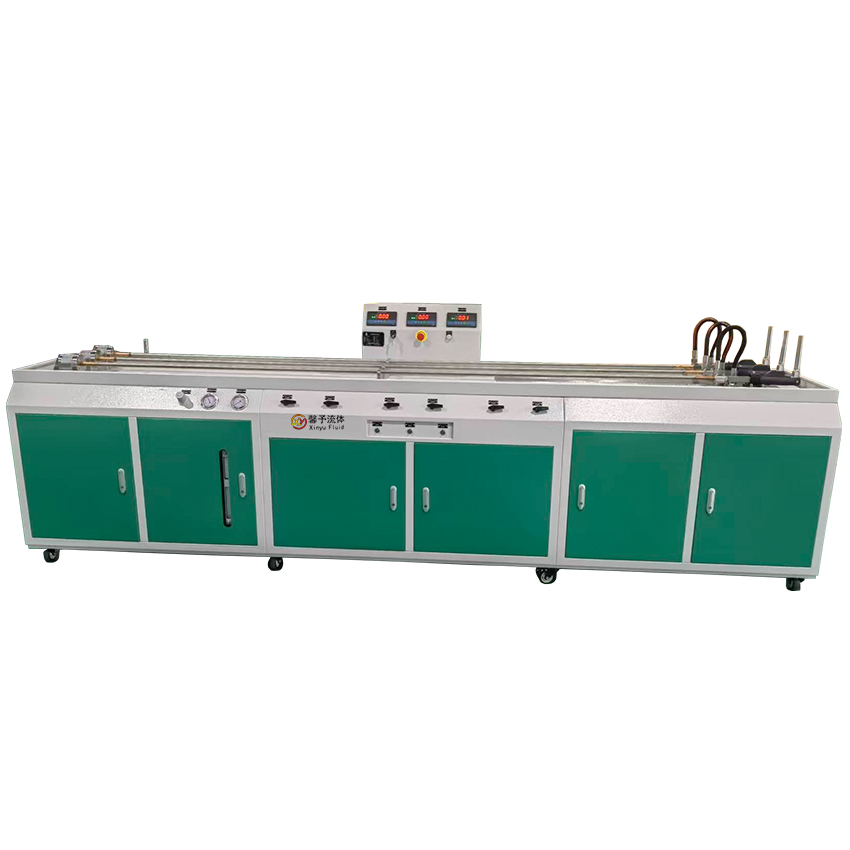

手动控制钢管水压试验台是根据要求定制的非标检测设备，用于产品的水压静压测试。广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

设备压力源主要通过增压泵来实现，通过压力传感器检测试验压力，手动调压阀控制试验压力，压力到达设定值时手动停止增压进行保压。控制通过人工进行操作。

手动控制钢管水压试验台从结构上划分，包含以下几个部分：

序号	产品名称	功  能	数  量
1	压力输出系统	包含输送、增压、驱动等。可使设备进行耐压试验。	1套
2	手动控制系统	用于手动进行注水、打压、泄压等操作。	1套

2. 技术参数

Ø 外形尺寸：4000x800x1400（长x宽x高mm，预估尺寸）

Ø 测试方式：水压测试

Ø 测试产品：钢管(用户自备)

Ø 测试压力范围：1.6～6MPa（低于1.6MPa控制精度低）

Ø 保压时间：0～3000s（可设定）

Ø 液泵增压比：16:1

Ø 压力测量精度：传感器±0.5%，压力表±1.6%

Ø 试验介质：水

Ø 介质温度：常温

Ø 环境温度：常温

Ø 注水流量：MAX.50L/min

Ø 增压流量：MAX.6L/min

Ø 试验工位：3工位（独立控制）

Ø 控制方式：手动控制

Ø 液箱容积：100L

Ø 气源要求：0.6～0.8MPa，2m³/min

Ø 电源要求：AC380V 50Hz

Ø 系统总功率：2.0KW

3. 工作原理

测试前接通各个管路、气源和电源，然后将产品放入测试舱中并通过手动工装压紧被测产品。

打开注水开关，先将被测产品注满水，然后打开增压开关增压泵不断来回动作，将测试介质压缩到测试产品中，压力传感器检测系统压力。

压力到达后关闭增压开关进行保压，保压结束后手动打开泄压阀将压力卸除，打开吹气阀将压缩空气通入测试件，将测试件内的水吹回至水箱。

3. 质量保证与售后服务

1）供方提供的技术是可靠和先进的，设备和材料是全新的，并符合合同规定的要求；

2）设备到货后，整套设备的质量检验和系统调试在用户代表现场监督下进行，并取得用户方认可；

3）设备到货后，供方与用户代表共同在使用现场开箱验收；

4）售后服务承诺：设备保质期为自设备通过验收之日起12个月；

5）在质量保证期内发生质量问题，供方免费进行修理、维护，包括更换设备部件，所发生的技术服务费用由供方承担；

6）（正常的易损件的更换以及由甲方自身错误操作所造成的损坏不包括在内）。在正常使用条件下，该设备保证在工艺和原料方面无缺陷，客户对从上海馨予流体控制设备有限公司所购买的（除自行购置设备外）全部备件履行保养。在保用期内维修或更换(经测定)不合格部件；保修期间故障排除时间不超过2个工作日，保修期外配件供给时间不超过一周；在产品的使用、采购及供货期间与用户保持联系。并可长期提供配件及指导维修工作；

7）由于用户方原因造成的各项技术指标不能达到合同规定的要求，不在质量保证范围之内。但供方有义务帮助用户方解决故障，恢复生产，所发生费用由用户方负责；

8）整套设备的调试工作由供方的技术人员负责，用户方人员参加调试并提供必要的帮助。调试过程中要对控制系统中的所有功能进行测试和检验并应达到合同规定的技术要求；

9）验收标准：整套系统满足客户使用要求为准；

本设备供方提供免费技术培训，在需方所在地进行，以需方人员能正确操作使用为准，培训内容包括设备的操作、编程、调试、维护、故障判断等内容。在验收时进行，我方会及时免费派专业技术人员到用户现场，在供方的指导下在规定的时间内完成就位、安装、调试，负责教会操作人员设备的操作和使用，软件的使用，及实际样品检测分析工作。
