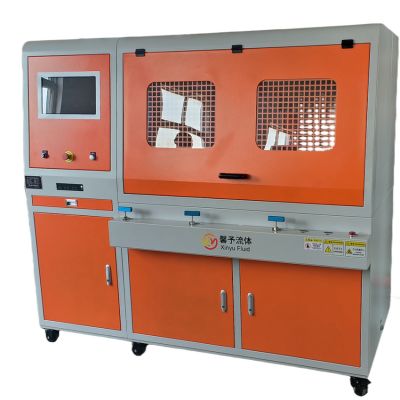

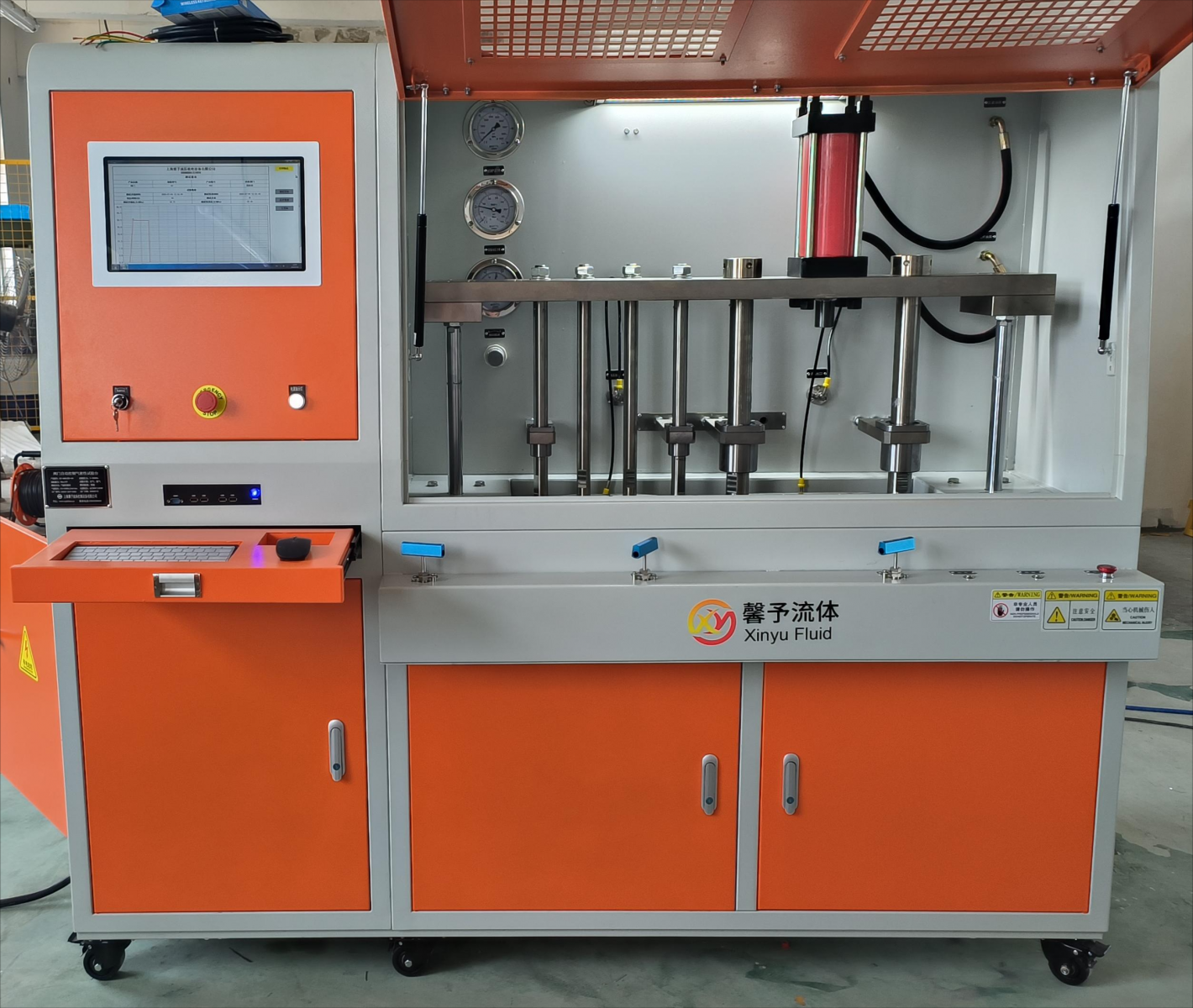

阀门自动控制气密性试验台由上海馨予流体控制设备有限公司设计制造，用于客户产品的气密性试验，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

• 设备外形尺寸：2000x900x1800（长x宽x高mm）
• 测试方式：气密性测试
• 测试产品：用户自备

Ø 测试压力：1～30MPa

• 保压时间：1～3000s

Ø 压力测量精度：传感器±0.5%，压力表±1.6%

Ø 试验介质：空气、氮气

Ø 介质温度：常温

Ø 环境温度：常温

Ø 试验工位：2工位（1工位螺纹，1工位油缸压紧）

Ø 油缸压紧力：Max.11T

Ø 控制方式：自动控制

Ø 气源要求：0.6～0.8MPa，2m³/min

Ø 电源要求：AC380V 50Hz

Ø 系统总功率：3.0KW

• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

 操作说明

运行准备

1） 接入压缩空气（6～8bar，2.0m³/min）；

2） 接入被压缩气；

3） 将油箱加满；

4） 接通电源（AC380V 50Hz），并打开电源；

5） 将被测产品连接至设备；

6） 将电脑开机，然后点击桌面上的气密性试验系统即可进入操作界面；

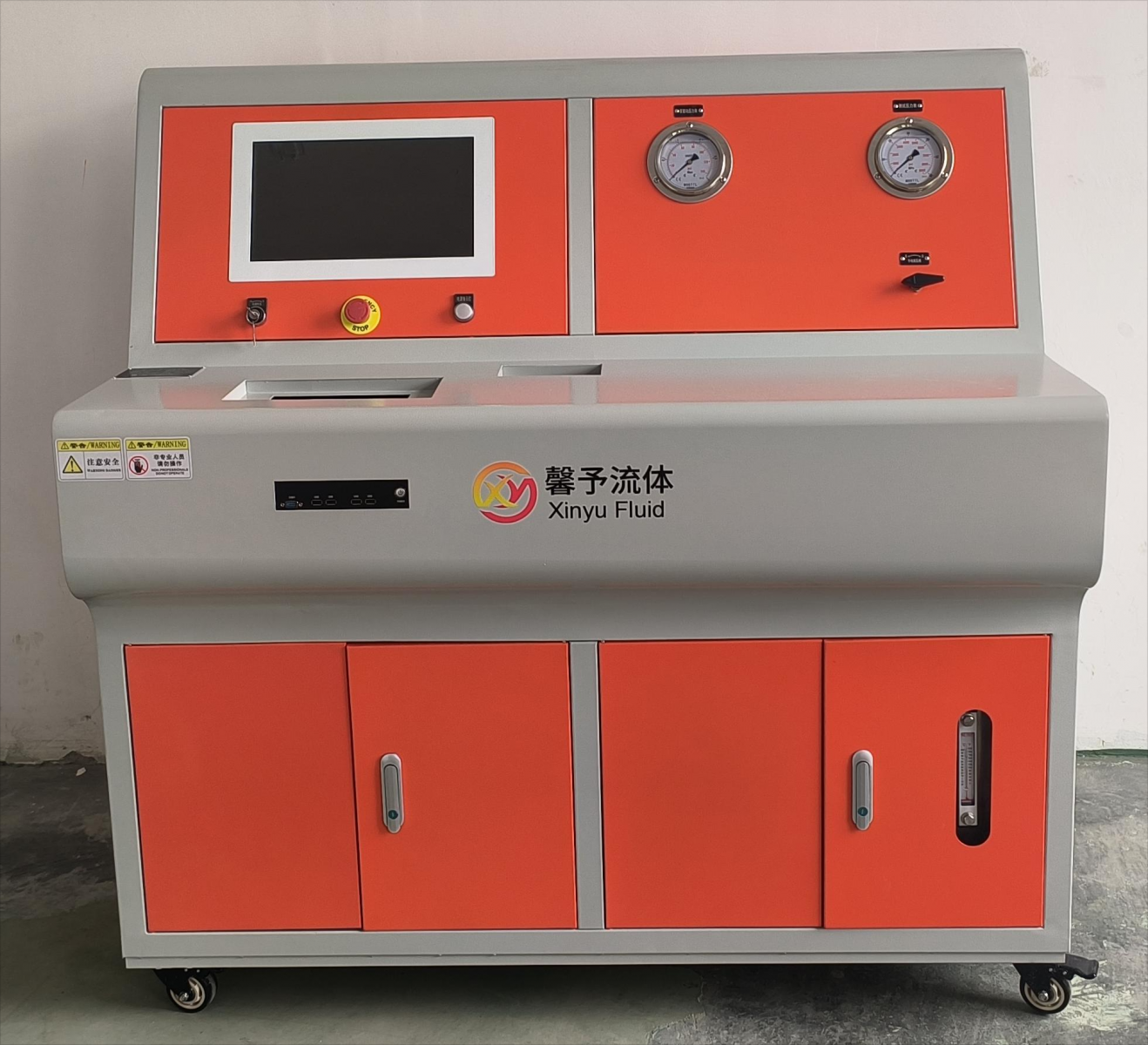

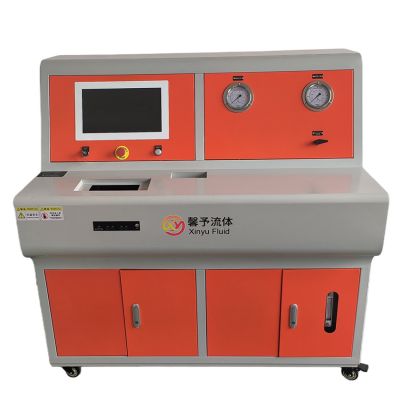

阀门寿命循环试验系统由上海馨予流体控制设备有限公司设计制造，用于客户产品的寿命循环试验，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

Ø 外形尺寸：1400x800x1400（长x宽x高mm）

Ø 测试方式：水压循环测试

Ø 测试产品：用户自备

Ø 测试压力范围：1～30MPa

Ø 保压时间：1～3000s

Ø 循环次数：1～999999次

Ø 压力测量精度：传感器±0.5%，压力表±1.6%

Ø 试验介质：水

Ø 试验工位：1工位

Ø 控制方式：自动控制

Ø 气源要求：0.6～0.8MPa，1m³/min

Ø 电源要求：AC220V 50Hz

Ø 系统总功率：＜1.0KW

Ø 执行器要求：

    双作用气动执行器，带全开和全关的位置感应开关（工作电压DC24V）

配备三位五通电磁阀用于控制执行器（工作电压DC24V）

• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

操作说明

 运行准备

1） 接入压缩空气（6～8bar，1.0m³/min）；

2） 将水箱加满；

3） 接通电源（AC220V 50Hz），并打开电源；

4） 将被测产品连接至设备；

5） 将电脑开机，然后点击桌面上的阀门寿命循环试验系统即可进入操作界面；

适用范围：
主要用于汽车（含摩托车）及挂车制动软管挠曲疲劳试验的全自动试验机，广泛应用于汽车管材生产厂家、检测机构等单位。

主要参数：
1、加压范围：0-20Mpa（可定制）；
2、试验介质：水或油；
3、测试工位：1个（可扩充）；
4、回转（挠曲）直径：203.2mm±0.25mm；
5、被测试件长度：200～600mm；
6、转速可调范围为：300～1000r/min；
7、压力测量精度：0.5%FS；
8、压力控制精度：±1%F.S；
9、计时范围：0～999H；
10、电源要求：AC 220V、50Hz。

参考标准：
GB/T16897《制动软管》、GB/T7128等（更多标准请询问我司）。
功能特点：
1、由控制柜与试件箱两部分组成，采用手动泵或气动泵加压，控制精度高，设备布局合理，水电分离，全部管路采用不锈钢管连接；
2、采用PLC控制及变频调速技术，对制动软管挠曲疲劳试验的全过程进行智能自动监控；
3、试验机关键部位机身及主要零件采用不锈钢材料或防锈处理，机架加装减震装置，机械结构采用动平衡设计及同步带传动装置，使设备工作时更加平稳，减轻噪音和环境污染，有利于改善操作人员的工作环境；
4、外形美观，结构紧凑，加装透明观察窗，既可观察试验情况，更能保护试验人员及其它设备的安全；

电动增压泵由上海馨予流体控制设备有限公司设计制造，用于客户产品的水压静压测试，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

Ø 设备外形尺寸：500x300x1000（长x宽x高mm）

Ø 试验方式：升压-保压-泄压

Ø 试验压力范围：5～40Bar

Ø 增压流量：108L/H

Ø 压力测量精度：±1.6%，±0.4%

Ø 试验介质：水

Ø 介质温度：常温

Ø 试验工位：1工位

Ø 高压出口/回路口：G1/4F-120°

Ø 控制方式：手动控制

Ø 液箱容积：40L

Ø 电源要求：AC380V 0.75KW

• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

2 操作说明

2.1 运行准备

1） 接入电源（AC380V 0.75KW）；

2） 将水箱加满水；

3） 将被测件通过管路接入设备高压出口和回路口中；

2.2 操作说明

1） 首先打开手动泄压阀和压力保压阀；

2） 然后点击启动按钮，电动泵将会输出水到测试工件并循环回水箱，等循环一

段时间后按下停止按钮将泵停止；

• 关闭手动泄压阀，此时可根据需求选择增压方式：按下启动按钮增压时，系

统将会增压至设备最大压力，按下点动按钮时，可进行人工操作输出压力；

• 压力到达后，关闭压力保压阀进行保压，此时压力可在测试压力表小和精密

压力表中读取；

• 测试结束后，打开手动泄压阀和压力保压阀，释放系统内的高压液体，完成

测试。

2.2 维护与保养

1） 定期清洁水箱和更换测试用水（根据测试用水污染程度）；

3 注意事项

3.1 运行前注意的事项

• 确认设备电源已连接到位
• 确认水箱水位足够
• 确认各项管路、电路均已连接完成
• 确认正常后，启动设备

3.2 运行中注意的事项

• 测试时请勿随意松开连接接头
• 出现故障及时打开泄压阀进行泄压

3.3 运行结束注意的事项

• 不运行时断开电源

3.4 常见故障及处理方法

序号	故障现象	原因	解决方法
1	系统不上压	气泵高压腔有空气	将高压阀门打开，让泵连续运转一段时间，直至测试液体流出
2		水位过低	将水箱加满水
3		管路连接处泄露	检查泄露点，将管接头扳紧

*  无法解决的问题及时联系厂家。
