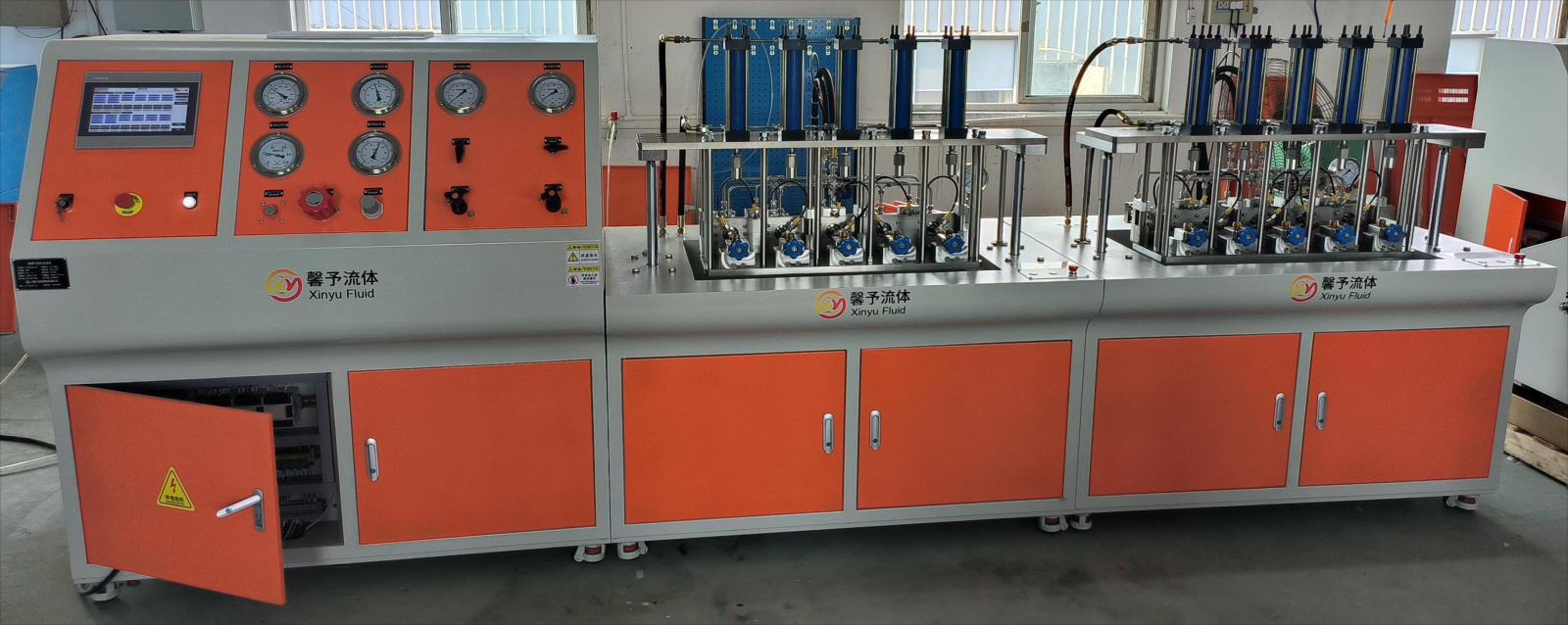

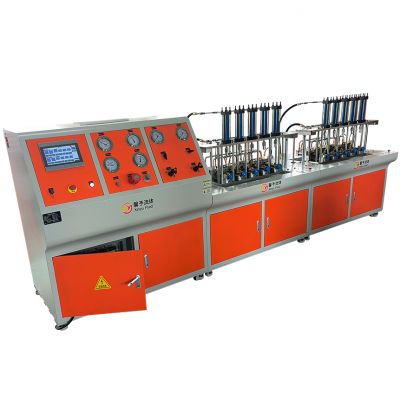

瓶阀气密性试验机是根据客户要求定制的非标检测设备，用于客户产品的气密性试验，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

1. 技术参数

Ø 控制台尺寸：1500x900x1700（长x宽x高mm，预估尺寸）

Ø 操作台1/2尺寸：1500x800x850（长x宽x高mm，不含工装预估尺寸）

Ø 测试方式：气密性测试

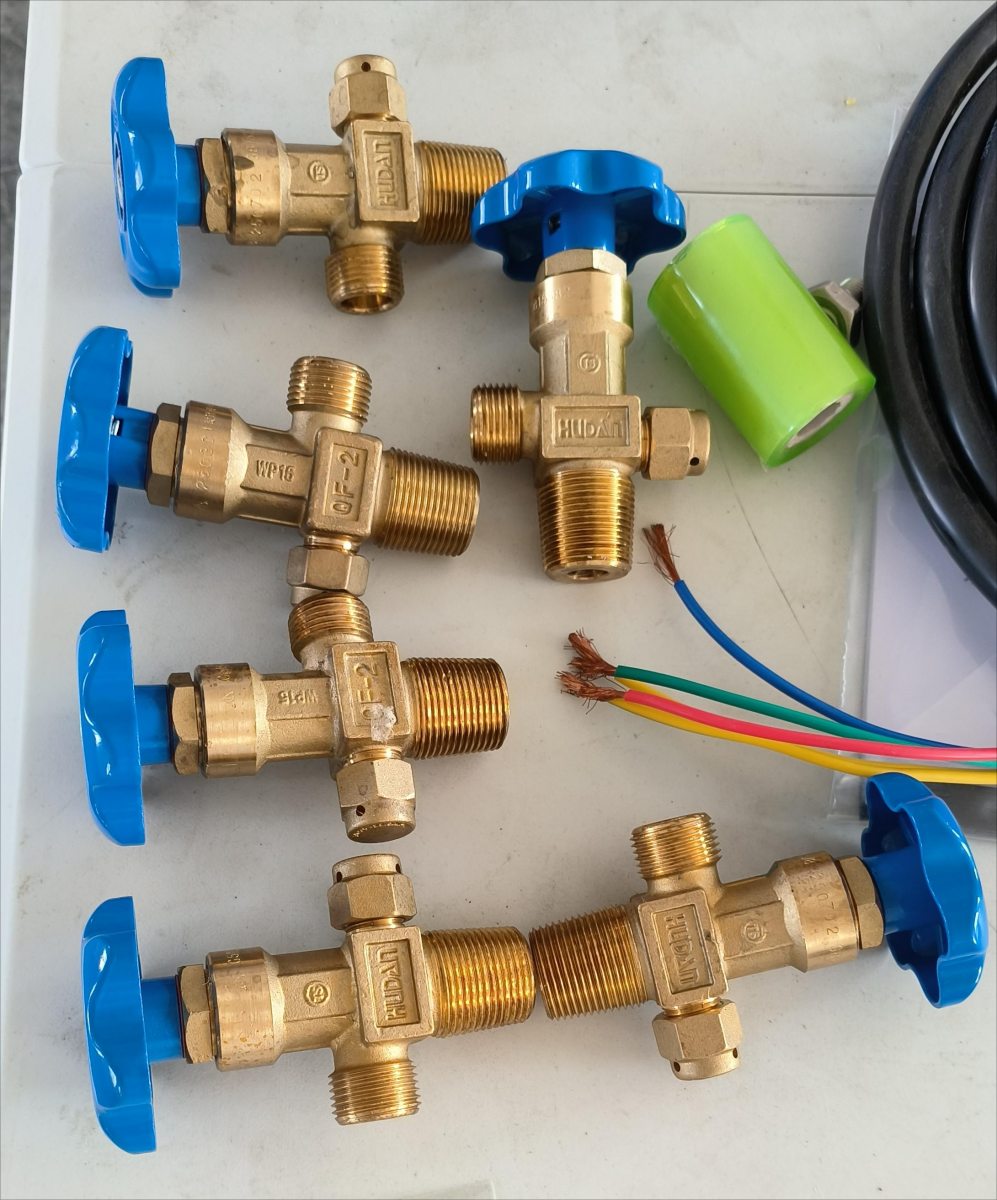

Ø 测试产品：阀门

Ø 试验压力范围：低压0.05～0.2MPa，高压5～26MPa

Ø 保压时间：1～3000s

Ø 试验介质：空气、氮气

Ø 试验工位：5工位(同步测试)，共2组

Ø 控制方式：手动/自动控制

Ø 夹装方式：油缸自动夹紧

Ø 油缸推力：Max.1.3T

Ø 压缩空气要求：0.6～0.8Mpa，2.0m³/min

Ø 增压气要求：0.8MPa≤P≤5MPa

Ø 电源电压：AC380V 50Hz

Ø 系统总功率：＜5.0KW

• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

2 操作说明

2.1 运行准备

1） 接入压缩空气（6～8bar，2m³/min）和增压气；

2） 将设备内液压站油位加到合适位置。

3） 接通电源（AC380V 50Hz），并打开电源；

4） 此时会进入到触摸屏控制界面；

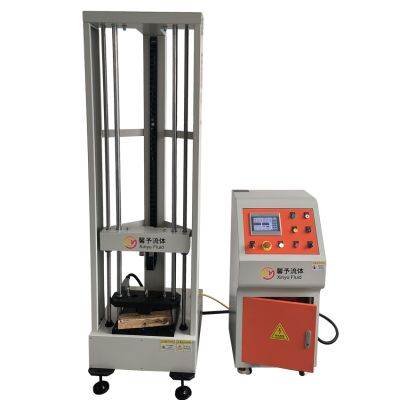

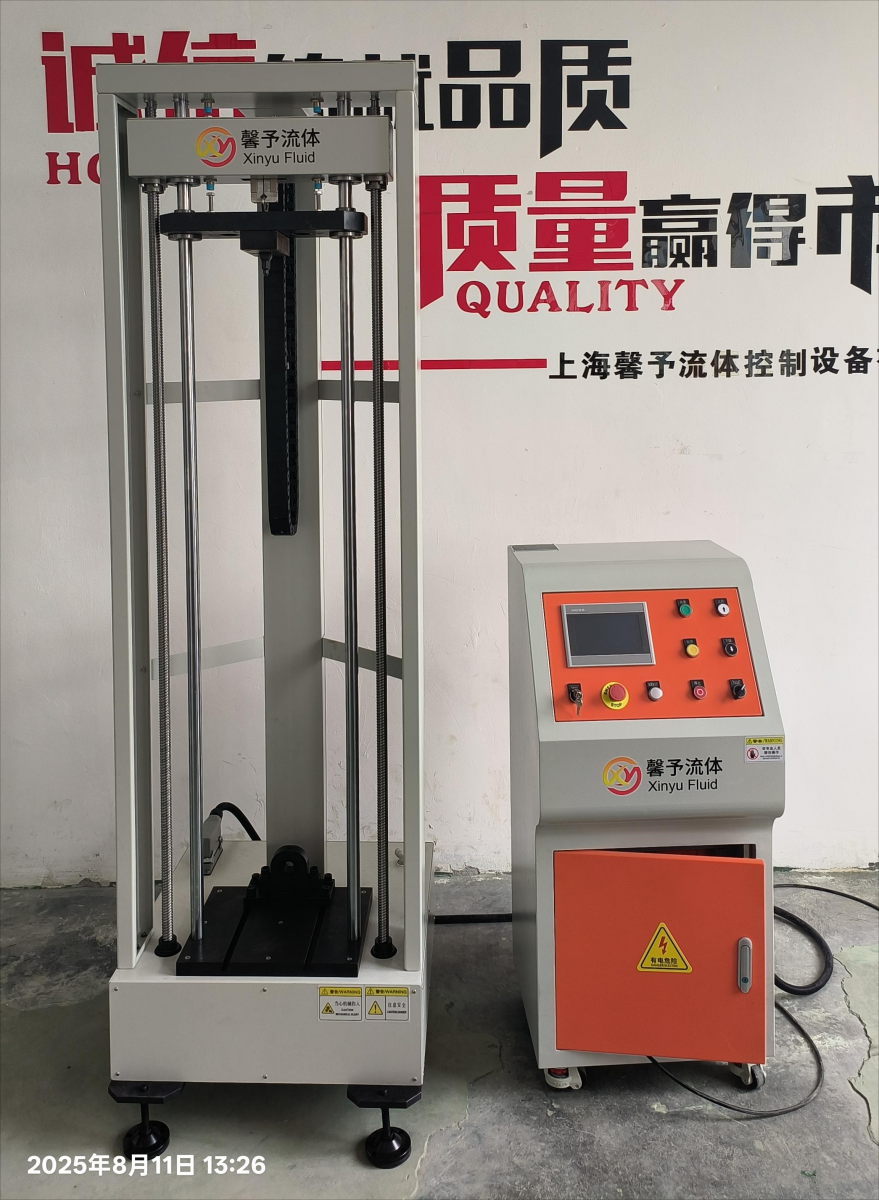

本设备由上海馨予流体控制设备有限公司设计制造，用于客户产品的耐机械冲击试验，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

• 控制台外形尺寸：550x500x1220（长x宽x高mm）
• 测试台外形尺寸：680x620x2300（长x宽x高mm）
• 测试方式：耐机械冲击测试
• 测试产品：用户自备

Ø 冲击能量：0～300J

Ø 环境温度：常温

Ø 试验工位：1工位

Ø 控制方式：手动/自动控制

Ø 气源要求：0.6～0.8MPa

Ø 电源要求：AC220V 50Hz

Ø 系统总功率：1.0KW

• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

 操作说明

1 运行准备

1） 接入压缩空气（6～8bar）；

2） 接通电源（AC220V 50Hz），并打开电源；

3） 将被测产品连接至设备；

流量计气密性试验机由上海馨予流体控制设备有限公司设计制造，用于客户产品的气密性试验，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

• 设备外形尺寸：1500x700x1500（长x宽x高mm）
• 测试方式：气密性测试
• 测试产品：用户自备

Ø 测试压力：0.2～3MPa（手动控制）

• 保压时间：1～3000s

Ø 压力测量精度：传感器±0.1%，压力表±1.6%

Ø 试验介质：空气、氮气

Ø 介质温度：常温

Ø 环境温度：常温

Ø 试验工位：1工位

Ø 气缸压紧力：Max.980kg（气缸压力0.8MPa时）

Ø 控制方式：手动控制

Ø 气源要求：0.6～0.8MPa，2m³/min

Ø 电源要求：AC220V 50Hz

Ø 系统总功率：0.2KW

• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

 操作说明

运行准备

1） 接入压缩空气（6～8bar，2.0m³/min）；

2） 接入被压缩气；

3） 接通电源（AC220V 50Hz），并打开电源；

4） 将被测产品对应工装安装到位；

   SA系列空气增压器是针对解决一般场合下压缩空气的压力过低而设计的产品，具有结构可靠、寿命长、稳定性高、无需用电、维护简单等特点。该系列产品能够使压缩空气通过自增压的方式输出较高的压力。泵体全部采用铝合金及不锈钢制造，全部密封件均为进口产品，可长时间连续工作。驱动气压≤8.3Bar。

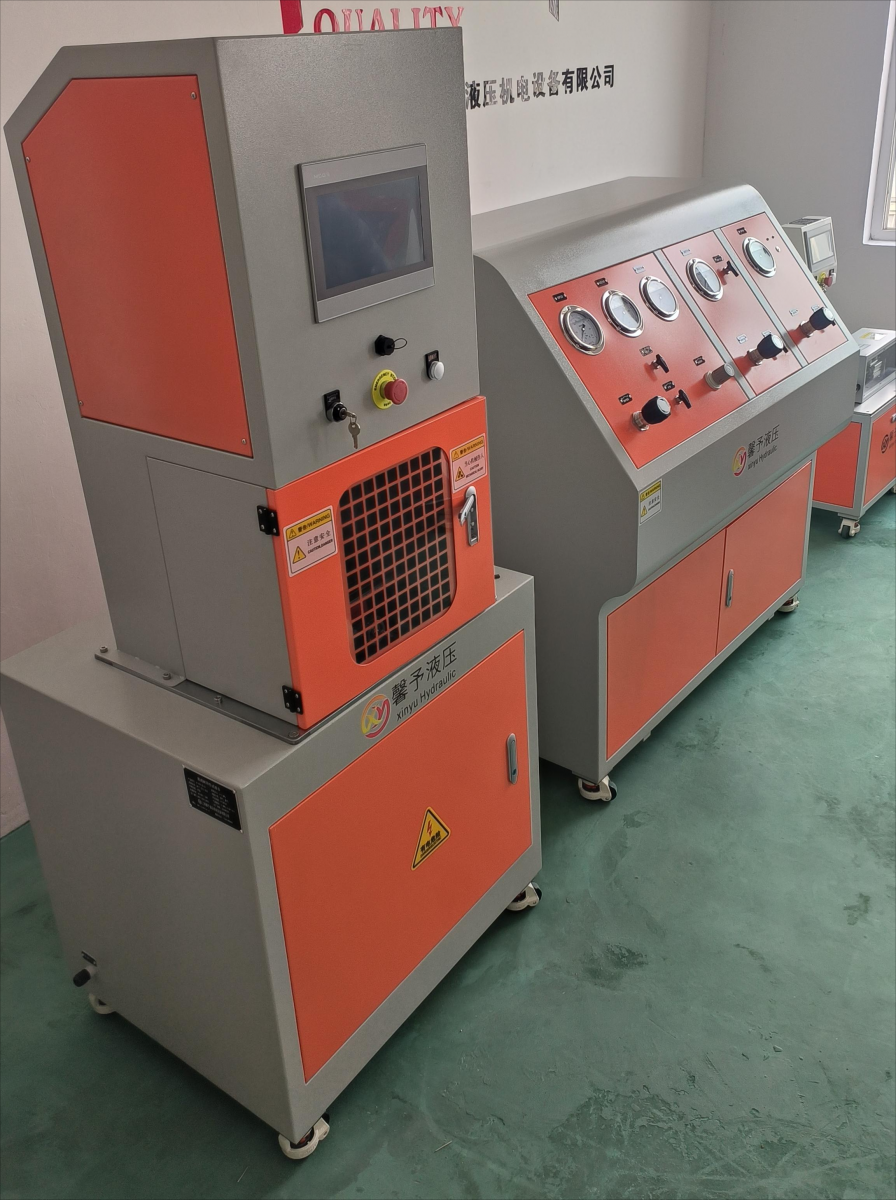

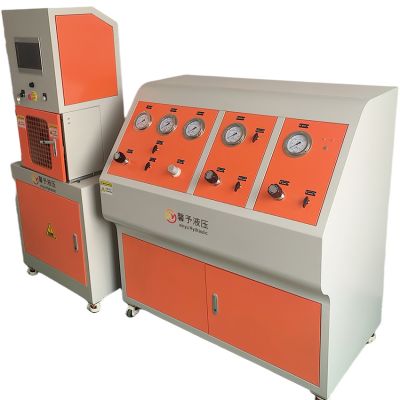

阀耐用性试验台由上海馨予流体控制设备有限公司设计制造，用于客户产品的耐用性试验，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

• 控制台尺寸：700x1350x2020（长x宽x高mm）
• 增压台尺寸：1300x800x1400(长x宽x高mm）)
• 试验方式：GB/T7512-2023   7.11.1瓶阀的耐用试验
• 试验压力范围：0～2.5MPa
• 测试次数：0～999999次
• 测试扭矩：0～10N.m

Ø 瓶阀开关转速：1～120r/min

Ø 压力测量精度：压力表±1.6%，传感器±0.5%

Ø 扭矩测量精度：±0.5%

• 气泵增压比：7/15：1

Ø 输出流量：Max.215NL/min

Ø 试验介质：空气、氮气

Ø 介质温度：常温

Ø 环境温度：-40～100℃

Ø 试验工位：1工位

Ø 控制方式：触摸屏控制

• 气源要求：6～8bar，1.0m³/min
• 电源电压：AC220V 50Hz
• 系统总功率：6.0KW
  • 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

 操作说明

 运行准备

1） 接入压缩空气（6～8bar，2m³/min）；

2） 将控制台与增压台之间的通讯线和软管连接上；

3） 将被测阀门安装到测试工装中并调节好位置；

4） 接通电源（AC220V 50Hz），并打开电源；

5） 此时会进入到触摸屏控制界面；
