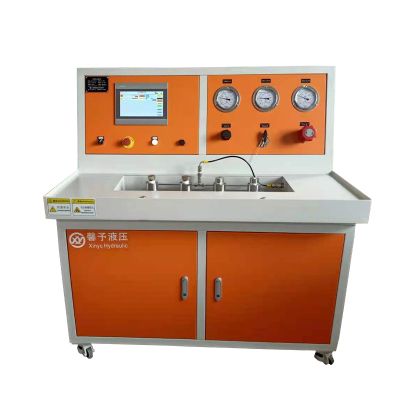

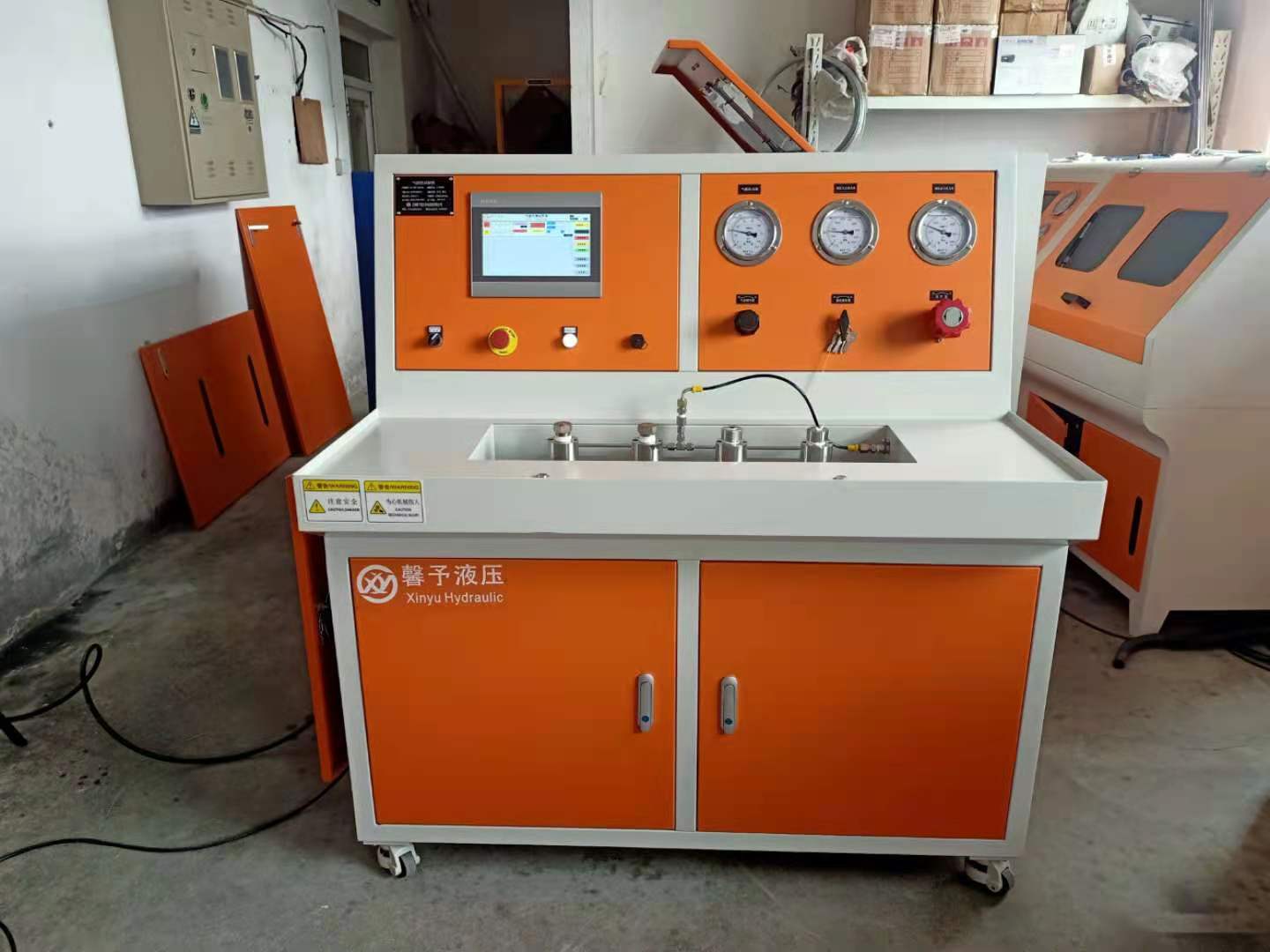

本设备由上海馨予流体控制设备有限公司设计制造，用于客户产品的气密性测试，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。
Ø 设备外形尺寸：1600x800x1400（长x宽x高mm）
Ø 测试舱空间：产品外接测试
Ø 测试方式：气密性测试
Ø 测试产品：软管等
Ø 试验压力范围：低压0～30MPa，高压0～80MPa
Ø 保压时间：0～3000s（可设定）
Ø 气泵增压比：低压15/60:1，高压30/150:1
Ø 压力测量精度：传感器±0.5%，压力表±1.6%
Ø 试验介质：空气、氮气
Ø 介质温度：常温
Ø 环境温度：常温
Ø 泵输出流量：MAX.125ml/cc
Ø 试验工位：2工位(高压1工位，低压1工位)
Ø 控制方式：自动控制
Ø 气源要求：0.6～0.8Mpa，2.0m³/min
Ø 电源电压：AC220V 50Hz
设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

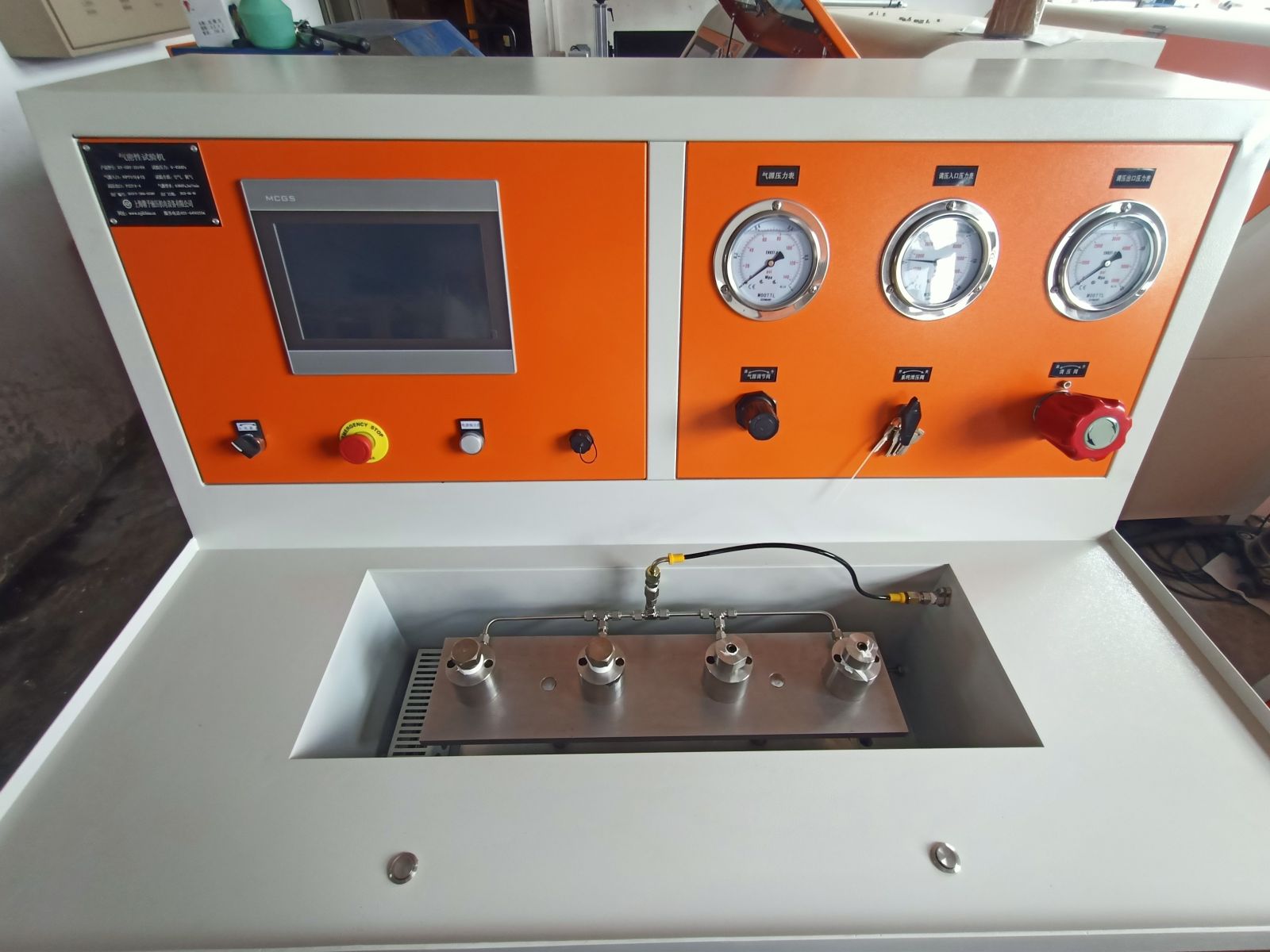

控制按钮：
开始试验：点击后系统根据所设定的参数自动运行。
暂停试验：点击后系统暂停运行，再次点击开始试验后继续运行。
刷新复位：点击后会提示是否需要保存数据（保存的数据可在历史数据中查看）。
清空当前次数和数据：点击后会清空当前的测试数据、开始、结束时间和曲线（此按钮一般为当次试验做完，需要刷新复位参数和曲线）。
注意：如果要输出测试报表请先进入测试报表界面将报表输出后再点击清空数据。
界面最右侧是用于控制测试方式，可选择低压或高压测试。
产品参数：可根据需求进行设定。
低压测试压力：低压测试时的压力。
高压测试压力：高压测试时的压力。
保压时间：压力到达后的保持时间。
安全压力：根据设定压力x安全压力(%)计算出允许最高压力，当压力超出时会停机。
2.3 操作流程

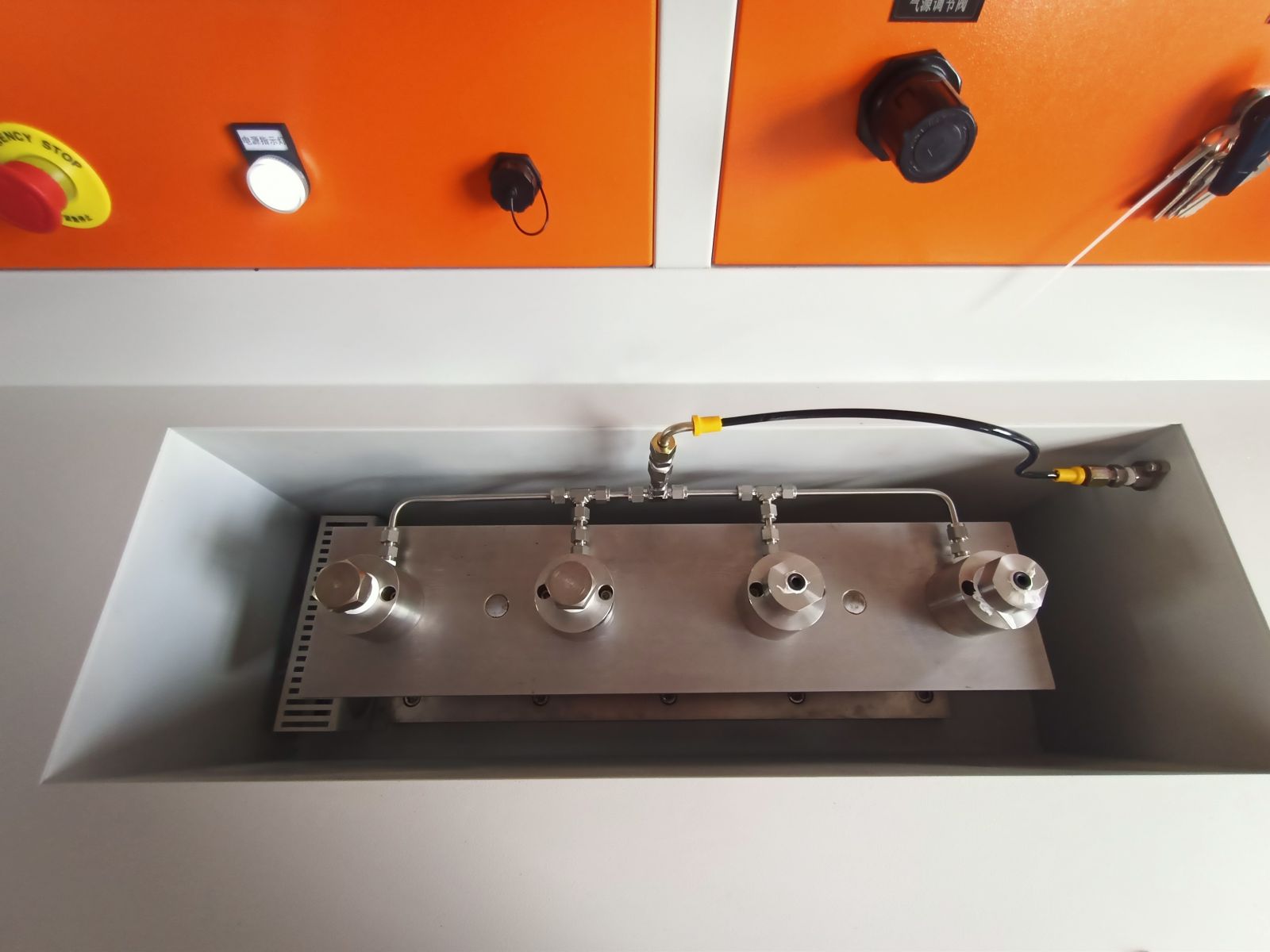

1）首先将被测产品接入对应测试工位。
2）然后进入到参数设定界面，设定所需要的测试压力、保压时间等参数。
3）然后进入到测试界面，根据需求选择测试方式，根据实际测试情况设定曲线X轴时间、Y轴压力。
4）如果是低压测试，预先调节调压阀，将压力调节至测试压力值（高压测试省略此步骤）。
5）点击开始测试，系统自动根据测试流程进行：升压-保压-泄压，测试中可实时观察压力和曲线。
6）测试完成后系统自动泄压，等产品中的压力下降至安全范围即可拆卸产品。
7）然后可根据需要打印/输出报表和保存数据。
8）进行下一次测试时需点击清除数据将当前测试的数据清除。
3 注意事项
3.1 运行前注意事项
1）确认压缩空气压力、流量供给足够
2）确认设备供电满足要求
4）确认各项管路、电路均已连接完成
5）确认被测产品是否已连接到位
6）确认正常后，即可启动设备
3.2 运行中注意事项
1）测试时请勿随意松开连接接头
2）出现无法解决的问题及时按下急停停止设备。
3.3 运行结束注意事项
1）测试完成后等产品中压力降至安全范围后再拆卸产品
2）不运行时断开电源和气源
