应用范围：
净水器水锤试验机是按照国家标准对净水器压力管、滤芯等塑料腔体产品而进行性能检测设备，能够进行耐静压、爆破以及水锤试验的专用检测设备，采用微机控制试验过程，实时显示试验时间、变形曲线、试验压力等值，采用PLC控制试验加压，自动数据处理分析，试验结果可自动保存，并可打印输出。

执行标准：
QT/T4144-2010家用和类似用途反渗透净水机
NSF饮用水处理装置结构完整性认证
GB/T30306-2013家用和类似用途饮用水处理内芯
GB/T30307-2013家用和类似用途饮用水处理装置
水锤试验：
1、试验压力：0-2MPA（可定制）；
2、水锤频率：30次/Min；
3、循环次数：0-100万次；
4、试验介质：水；
5、试验路数：1路（可扩充）。
静压爆破：
1、试验压力：0-10MPA（可定制）；
2、压力精度：±1％；
3、控压精度：±2％；
4、计时精度：0.05S；
5、试验路数：1路（可扩充）。

设备简介：

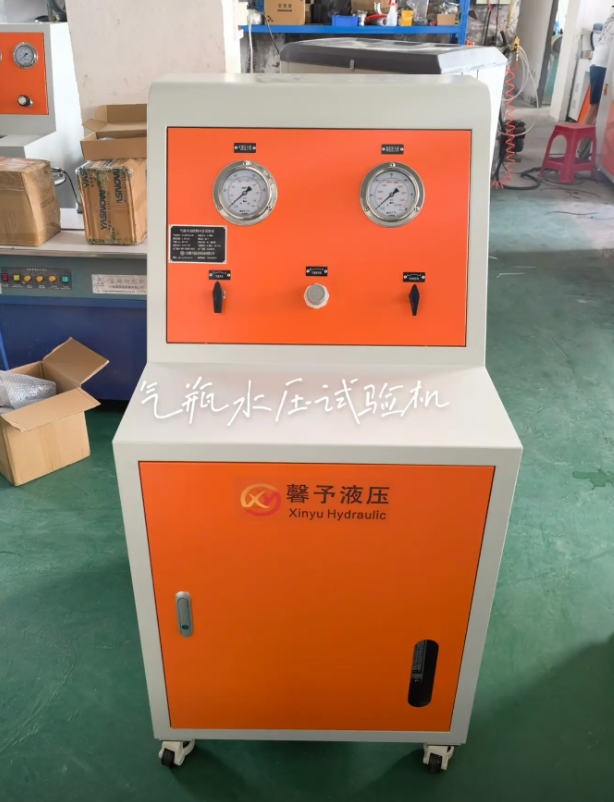

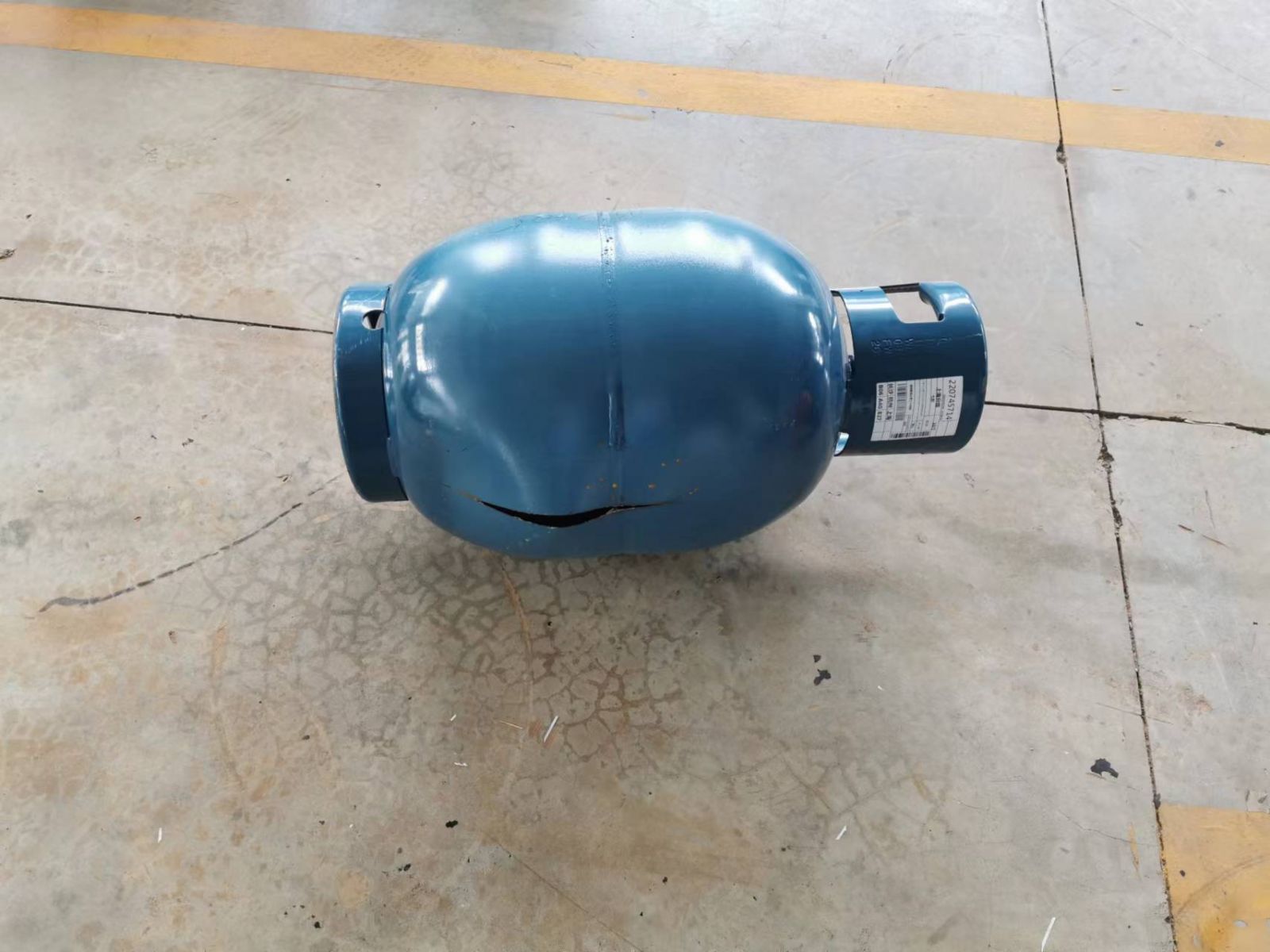

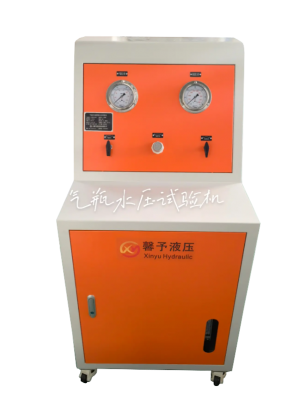

气瓶水压爆破强度试验机适用于气瓶或压力容器的爆破变形量和屈服压力测试，通过压力-进水量-时间曲线来自动判断爆破压力值，并找出屈服点。

技术参数：

加压范围：0～200MPa（如需更高压力请咨询我司）；

恒压范围：5%～100%FS；

试验介质：水；

介质温度：常温；

测试工位：1个（可扩充）；

加压速率：≤0.5MPa/S（可依客户要求设定）；

压力测量精度：±0.5%FS(可选更高精度)

压力控制精度：±1% FS；

计时范围：0～999min；

驱动空气：0.5MPa≤P≤0.8MPa。

执行标准：

GB 15385气瓶水压试验爆破方法

GB 4351手提式灭火器

GB 81095推车式灭火器

GB 17258汽车用压缩天然气钢瓶

ISO 11439天然气汽车车载高压气瓶

ISO 9809国际标准钢瓶

ECE R110车辆推进系统用压缩天然气

应用范围：
主要用于汽车冷却管、制动管、橡胶管、航空航天液压管、工程液压管等管件的真空试验，广泛应用于汽车管材生产厂家、质检机构等单位。

技术参数：
工作压力：200Pa（根据要求定制）
压力控制精度：±1%FS
测试件长度：150-1000mm
测试件直径：5-10mm
测试路数：1路（可扩充）
保压试件：2min（自由设定）
真空泵功率：DC24V，28W
主要功能：
1.可按标准要求对汽车内燃机冷却管等液压胶管进行真空吸扁性能测试；
2.设备具有试验数据的自动采集、存储和处理功能，自动建立试验数据库，数据可随时查询和长期保存；
3.设备具有报表生成功能，已完成试验可调出数据生成报表；
4.设备具有设定试验参数的保存功能，每次设定好的试验参数可以保存在电脑中，下次做相同参数的试验时可直接提取，不用再次设置；
5.设备具有记录当次试验出现的故障时间与性质、操作人员的操作进行记录功能；

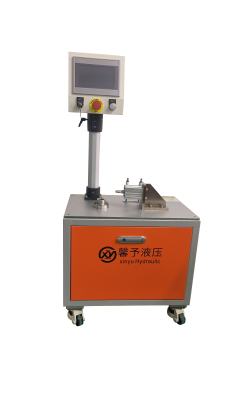

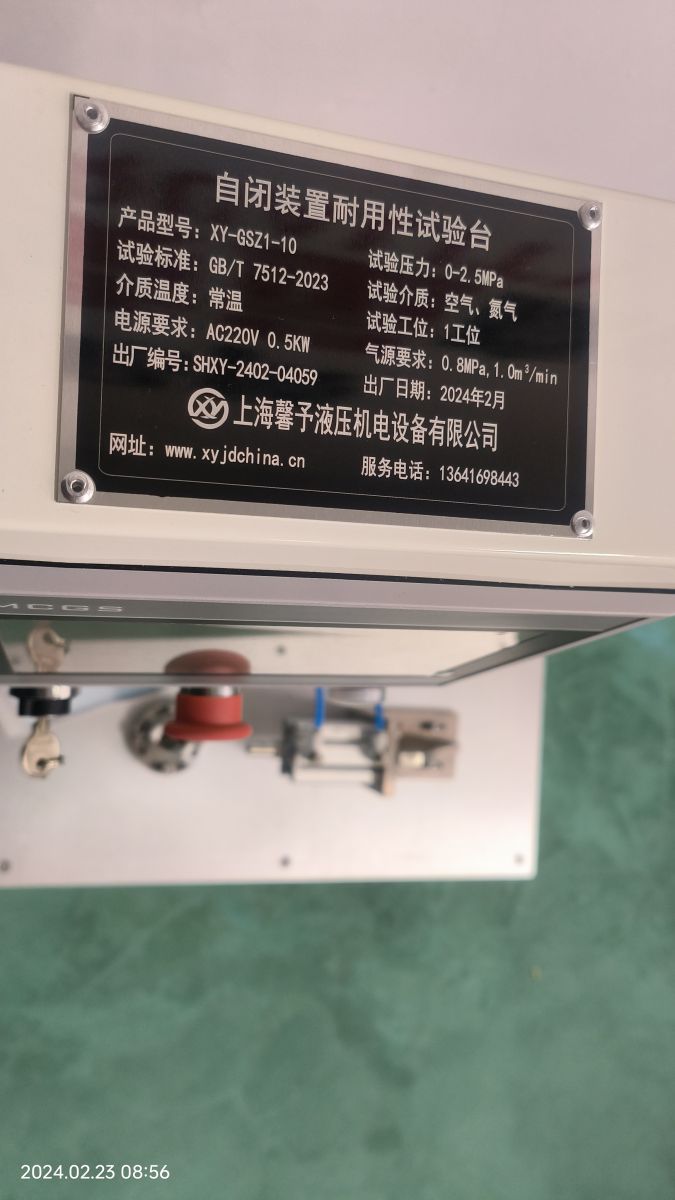

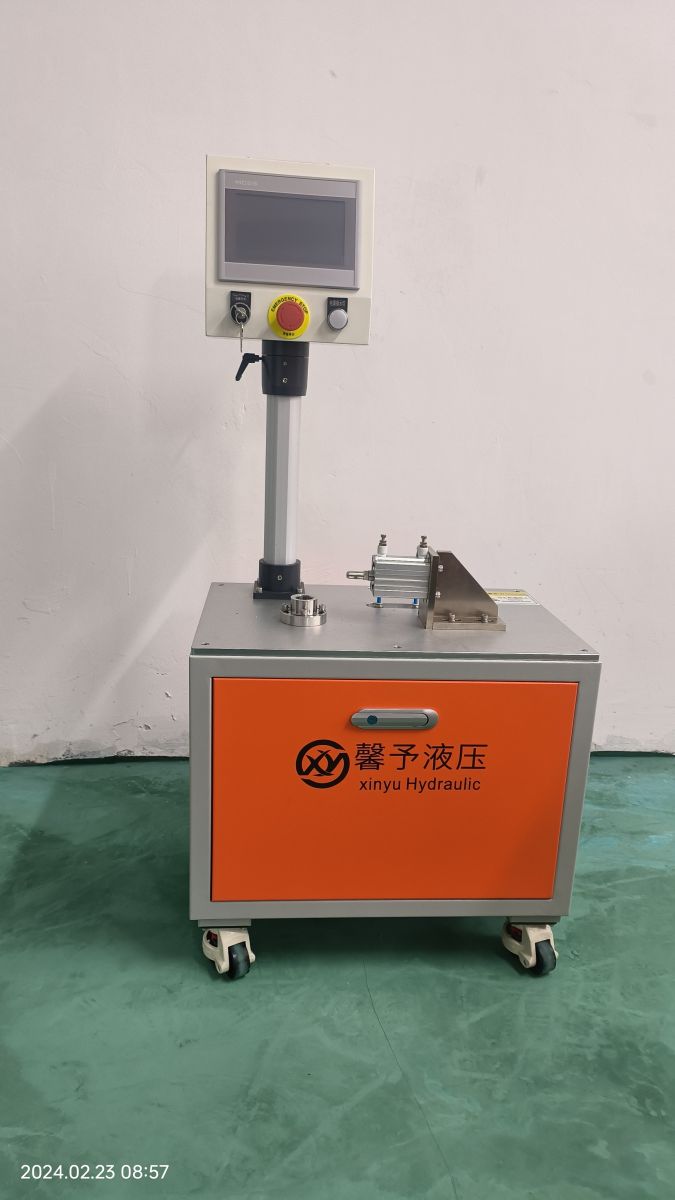

本设备由上海馨予液压机电设备有限公司设计制造，用于客户产品的耐用性测试，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

 技术参数

• Ø 设备尺寸：MAX.650x420x1220（长x宽x高mm）
• Ø 试验方式：升压-保压-泄压（循环）
• Ø 试验压力范围：0～2.5MPa（压力源用户自备）
• Ø 压力测量精度：传感器±0.2%
• Ø 试验介质：气体
• Ø 介质温度：常温
• Ø 环境温度：常温
• Ø 试验工位：1工位
• Ø 控制方式：触摸屏控制
• Ø 气源要求：4～8bar，1m³/min
• Ø 电源电压：AC220V 50Hz
• Ø 系统总功率：0.2KW

设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

2 操作说明

2.1 运行准备

1） 接入压缩空气（4～8bar，1m³/min）；

2） 接入测试气体；

3）将被测阀门安装到工装中；

3） 接通电源（AC220V 50Hz），并打开电源；

4） 此时会进入到触摸屏控制界面；

界面最右侧是界面切换按钮和测试控制按钮，可根据需求进行操作。

界面上面是参数设定和显示的区域。

界面中间是实时压力曲线的显示。

参数设定：

测试进度：测试件当前所需的测试次数；

关闭时间：测试时阀门关闭的时间；

打开时间：测试时阀门开启的时间；

X/Y：曲线X轴长度(min)，曲线Y轴长度(MPa)；

控制按钮：

开始测试：点击后系统根据所设定的参数自动运行。

暂停测试：点击后系统暂停运行，再次点击开始试验后继续运行。

刷新复位：点击后会停止当前测试并复位

 操作流程

1）首先进入到测试界面，然后根据需求设定所需要的测试次数、阀门开启和关闭的时间，然后根据实际情况设定X轴和Y轴。

2）参数设定好后点击开始测试，系统自动根据测试流程进行：升压-保压-泄压-保压，一直按此步骤循环至目标次数。

3）测试时可实时监控当前压力和时间/压力曲线，测试的数据均会实时记录，然后可通过U盘将数据导出。

4）测试次数到达后系统自动泄压并停机，当压力降至大气压后即可拆卸被测件。

3 注意事项

3.1 运行前注意事项

1）确认压缩空气压力、流量供给足够

2）确认设备供电满足要求

3）确认各项管路、电路均已连接完成

4）确认被测产品是否已连接到位

5）确认正常后，即可运行设备

3.2 运行中注意事项

1）测试时请勿随意松开连接接头

2）出现无法解决的问题及时按下急停停止设备

3.3 运行结束注意事项

1）测试完成后等产品中压力降至大气压后再拆卸产品

2）不运行时断开电源和气源

 无法解决的问题及时联系厂家.

主要应用：
主要用于汽车空调管、刹车管、制动管、排气管、精滤器、过滤器、滤清器、制动器等汽车零部件的气密性试验、泄漏试验，广泛应用于汽车零部件生产厂家、科研院校、检测机构等单位。

技术参数：
1、加压范围：0～100MPA（可定制）；
2、试验介质：氦气/氮气/空气等；
3、介质温度：常温（可定制）；
4、测试工位：1个(可扩充）；
5、介质温度：根据要求定制；
6、控制方式：手动/自动；
7、装夹方式：螺纹连接或法兰连接；
8、驱动空气：0.5MPa≤P≤0.8MPa。
功能特点：
1、采用德国进口高质量气动液体增压泵、超高压阀门、管件、接头等产品；
2、系统设计合理，元件质量稳定可靠，从原理上和零配件上保证系统运行稳定可靠；
3、整机管路系统采用不锈钢材质，无焊连接，锥面密封，适合于绝大多数液压系统密封要求；
4、泵、阀、管件、接头均采用德国进口产品，确保设备质量和安全，材质为316不锈钢，可以适用大多数气体试压介质。

本设备由上海馨予流体控制设备有限公司设计制造，用于客户产品的耐用性测试，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。



 技术参数

• Ø 设备尺寸：MAX.650x420x1220（长x宽x高mm）
• Ø 试验方式：升压-保压-泄压（循环）
• Ø 试验压力范围：0～2.5MPa（压力源用户自备）
• Ø 压力测量精度：传感器±0.2%
• Ø 试验介质：气体
• Ø 介质温度：常温
• Ø 环境温度：常温
• Ø 试验工位：1工位
• Ø 控制方式：触摸屏控制
• Ø 气源要求：4～8bar，1m³/min
• Ø 电源电压：AC220V 50Hz
• Ø 系统总功率：0.2KW

设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

2 操作说明

2.1 运行准备

1） 接入压缩空气（4～8bar，1m³/min）；

2） 接入测试气体；

3）将被测阀门安装到工装中；

3） 接通电源（AC220V 50Hz），并打开电源；

4） 此时会进入到触摸屏控制界面；

界面最右侧是界面切换按钮和测试控制按钮，可根据需求进行操作。

界面上面是参数设定和显示的区域。

界面中间是实时压力曲线的显示。

参数设定：

测试进度：测试件当前所需的测试次数；

关闭时间：测试时阀门关闭的时间；

打开时间：测试时阀门开启的时间；

X/Y：曲线X轴长度(min)，曲线Y轴长度(MPa)；

控制按钮：

开始测试：点击后系统根据所设定的参数自动运行。

暂停测试：点击后系统暂停运行，再次点击开始试验后继续运行。

刷新复位：点击后会停止当前测试并复位

 操作流程

1）首先进入到测试界面，然后根据需求设定所需要的测试次数、阀门开启和关闭的时间，然后根据实际情况设定X轴和Y轴。

2）参数设定好后点击开始测试，系统自动根据测试流程进行：升压-保压-泄压-保压，一直按此步骤循环至目标次数。

3）测试时可实时监控当前压力和时间/压力曲线，测试的数据均会实时记录，然后可通过U盘将数据导出。

4）测试次数到达后系统自动泄压并停机，当压力降至大气压后即可拆卸被测件。

3 注意事项

3.1 运行前注意事项

1）确认压缩空气压力、流量供给足够

2）确认设备供电满足要求

3）确认各项管路、电路均已连接完成

4）确认被测产品是否已连接到位

5）确认正常后，即可运行设备

3.2 运行中注意事项

1）测试时请勿随意松开连接接头

2）出现无法解决的问题及时按下急停停止设备

3.3 运行结束注意事项

1）测试完成后等产品中压力降至大气压后再拆卸产品

2）不运行时断开电源和气源

 无法解决的问题及时联系厂家.
