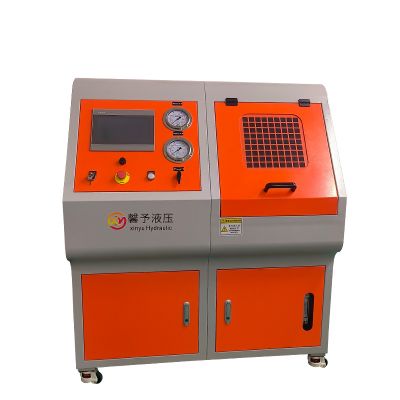

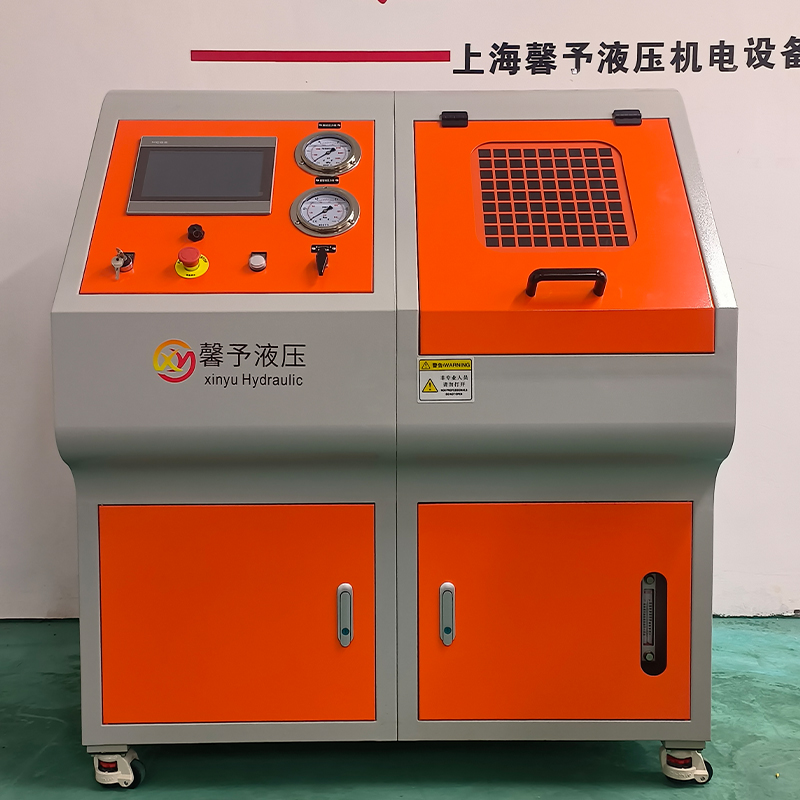

本设备由上海馨予流体控制设备有限公司设计制造，用于客户产品的耐水压强度测试，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

• 设备尺寸：1200x800x1400（长x宽x高mm）
• 测试舱尺寸：MAX.600x800x680（长x宽x高mm）
• 试验方式：GB/T7512-2023   7.12
• 试验压力范围：0～12.5MPa
• 最大输出压力：22MPa（气源0.8MPa时）
• 液泵增压比：28：1
•  压力测量精度：压力表±1.6%，传感器±0.5%
•  试验介质：水
• 输出流量：Max.6.8L/min（56ml/cc）
• 介质温度：常温
• 环境温度：常温
•  试验工位：1工位
• 控制方式：触摸屏控制
• 气源要求：6～8bar，1m³/min
• 电源电压：AC220V 50Hz
• 系统总功率：0.5KW

• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

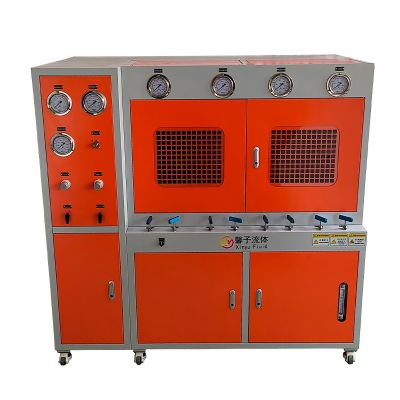

本设备由上海馨予流体控制设备有限公司设计制造，用于客户产品的水压静压测试，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

Ø 设备外形尺寸：1800x1000x1750（长x宽x高mm）

Ø 试验方式：升压-保压-泄压

Ø 试验压力范围：低压0～20MPa，高压20～110MPa

Ø 最大输出压力：136MPa(气源压力0.8MPa时)

Ø 液泵增压比：低压40:1，高压170:1

Ø 液泵流量：低压10L/min，高压1.8L/min

Ø 压力测量精度：±1.6%

Ø 试验介质：水、液压油等

Ø 介质温度：常温

Ø 试验工位：4工位(独立控制)

Ø 气源入口：NPT1/2F

Ø 控制方式：手动控制

Ø 气源要求：0.6～0.8Mpa，1.0m³/min

• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

• 设备用途

    本设备为上海馨予流体控制设备有限公司设计制造，用于客户提供的压力容器的水压测试。

• 技术参数

• 外形尺寸：1800x700x1200（长x宽x高，mm）
• 最大工作压力：300bar
• 最小工作压力：10bar
• 增压比：45:1、4:1
• 试验介质：水
• 测试方式：水压测试
• 保压时间：10min（自由控制）
• 控制方式：手动控制
• 压力显示：1.6级
• 压缩空气要求：6～8bar，0.8～1m³/min
  • 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

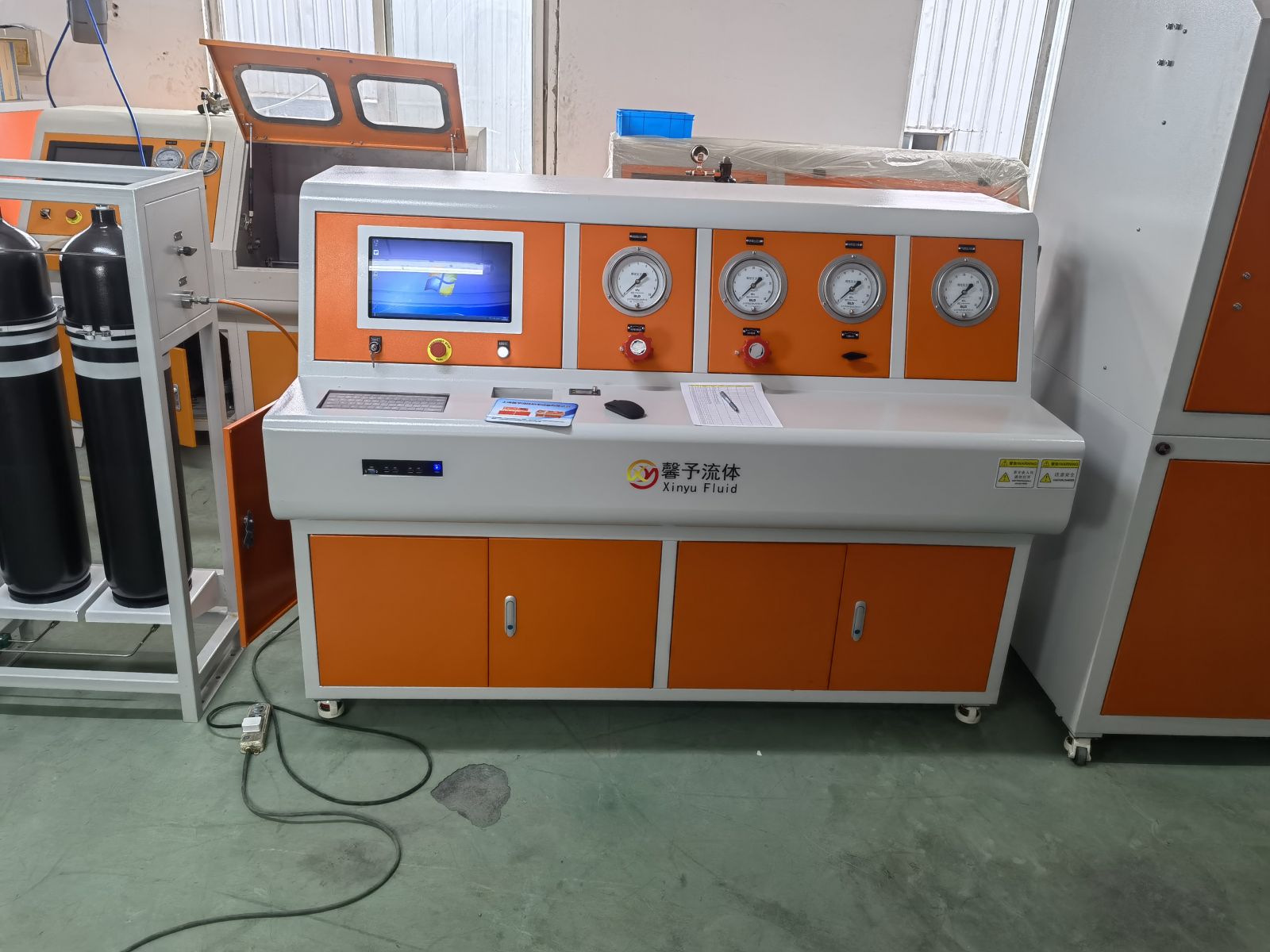

本设备由上海馨予流体控制设备有限公司设计制造，用于客户产品的气密性、动作测试，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

• 控制台外形尺寸：1900x900x1400（长x宽x高mm）
• 动作台外形尺寸：1600x900x1960（长x宽x高mm）
• 气密台外形尺寸：1900x900x1960（长x宽x高mm）
• 测试产品：阀门（客户自备）
• 测试方式：动作试验、气密性试验
• 气密试验压力：0～30MPa
• 动作试验压力：0～30MPa
• 动作驱动压力：0～6MPa
• 动作驱动电压：0.6～30V
• 动作满足：8小时试验200次
• 控制方式：手动/自动控制
• 压力测量精度：传感器±0.2%，压力表±0.4%
• 试验介质：压缩空气
• 介质温度：常温
• 环境温度：常温
•  试验工位：2工位（气密、动作各1工位）
• 气源要求：6～8bar，1.0m³/min
• 电源电压：AC220V 50Hz
• 系统总功率：＜1.0KW

• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

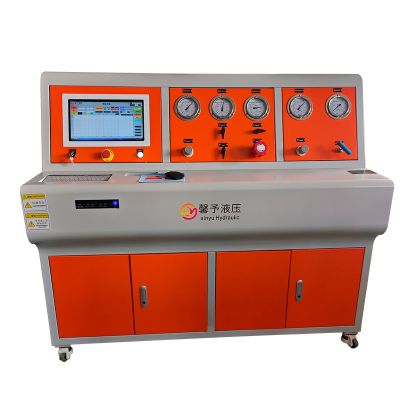

本设备由上海馨予流体控制设备有限公司设计制造，用于客户产品的水压、气密性试验，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

• 设备外形尺寸：1600x800x1400（长x宽x高mm）
• 测试产品：管材
• 测试方式：水压测试、气密性测试
• 水压压力范围：10～70MPa(低于10MPa控制精度低)
• 气密性压力范围：1～70MPa(低于10MPa控制精度低)
• 保压时间：0～3000s

Ø 压力测量精度：传感器±0.5%，压力表±1.6%

Ø 试验介质：水、空气、氮气

Ø 介质温度：常温

Ø 环境温度：常温

Ø 试验工位：2工位(水压、气密性各一工位)

Ø 控制方式：自动控制

Ø 液箱容积：50L

• 气源要求：6～8bar，1.0m³/min
• 电源电压：AC220V 50Hz
• 系统总功率：＜1.0KW
  • 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

• 设备用途

本设备由上海馨予流体控制设备有限公司设计制造，用于客户产品的气密性测试，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

Ø 设备外形尺寸：1600x800x1400（长x宽x高mm）

Ø 测试舱空间：产品外接测试

Ø 测试方式：气密性测试

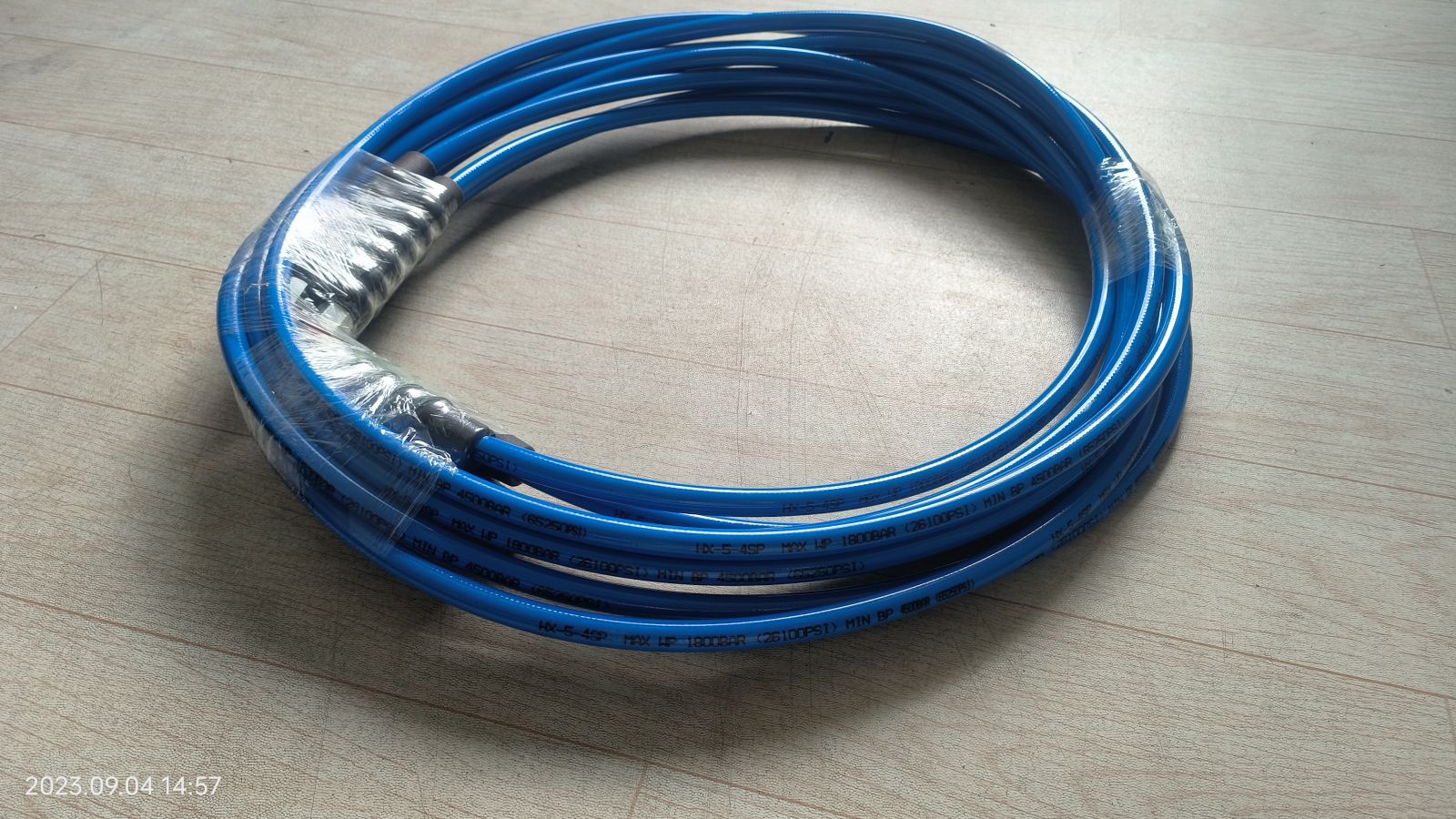

Ø 测试产品：软管等

Ø 试验压力范围：低压0～30MPa，高压0～80MPa

Ø 保压时间：0～3000s（可设定）

Ø 气泵增压比：低压15/60:1，高压30/150:1

Ø 压力测量精度：传感器±0.5%，压力表±1.6%

Ø 试验介质：空气、氮气

Ø 介质温度：常温

Ø 环境温度：常温

Ø 泵输出流量：MAX.125ml/cc

Ø 试验工位：2工位(高压1工位，低压1工位)

Ø 控制方式：自动控制

Ø 气源要求：0.6～0.8Mpa，2.0m³/min

Ø 电源电压：AC220V 50Hz

• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。
