本设备由上海馨予流体控制设备有限公司设计制造，用于产品的吹气测试，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

Ø 设备外形尺寸：500x400x900（长x宽x高mm）

Ø 试验方式：管路吹水

Ø 试验压力：Max.0.8MPa

Ø 压力测量精度：±1.6%

Ø 试验介质：压缩空气

Ø 介质温度：常温

Ø 试验工位：1工位

Ø 气源入口：NPT1/2F

Ø 测试进出口：NPT1/2F

Ø 控制方式：手动控制

Ø 气源要求：0.6～0.8Mpa，1.0m³/min

• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

德国SPAYTE高压软管，该软管工作压力最高达2800bar，其增强层是经过特别处理的高强度钢丝缠绕层，外胶层相应是聚酰胺（PA)或聚亚安（PUR)，内胶层是聚甲醛（POM)或聚酰胺（PA）该品牌软管软管流体阻力小，容积膨胀小，防化学腐蚀性好，重量轻，外径小，单根长度可达1200m软管接头用优质碳素钢或不锈钢制造，采用先进的扣压设备和工艺。

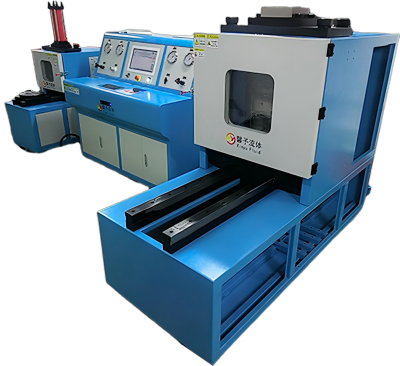

本设备由上海馨予流体控制设备有限公司设计制造，用于产品的气密性试验，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

Ø 控制台外形尺寸：1500x1000x1400（长x宽x高mm）

Ø 左工位测试台外形尺寸：450x1240x1700（长x宽x高mm）

Ø 右工位测试台外形尺寸：860x2000x2160（长x宽x高mm）

Ø 测试产品：流量计(用户自备)

Ø 测试方式：气密性测试

Ø 测试口径：DN10～DN300

Ø 测试压力范围：1～10MPa

• 保压时间：1～3000s

Ø 气泵增压比：7/30:1

Ø 压力测量精度：传感器±0.5%，压力表±1.6%

Ø 试验介质：空气、氮气

Ø 试验工位：2工位（左工位测试DN10～DN80，右工位测试DN100～DN300）

Ø 压紧方式：油缸压紧（两工位独立的液压压紧系统）

Ø 工位1压紧力：Max.10T/14MPa

Ø 工位2压紧力：Max.27T/14MPa

Ø 控制方式：自动控制

Ø 气源要求：0.6～0.8MPa，2m³/min

Ø 电源要求：AC380V 50Hz

Ø 系统总功率：6.0KW

Ø 左工位试压对照表：

测试压力 MPa	左工位试压对照表
10	√	√	√	√	√	√	√	√	√
9	√	√	√	√	√	√	√	√	√
8	√	√	√	√	√	√	√	√	√
7	√	√	√	√	√	√	√	√	√
6	√	√	√	√	√	√	√	√	√
5	√	√	√	√	√	√	√	√	√
4	√	√	√	√	√	√	√	√	√
3	√	√	√	√	√	√	√	√	√
2	√	√	√	√	√	√	√	√	√
1	√	√	√	√	√	√	√	√	√
DN	10	15	20	25	32	40	50	65	80

Ø 右工位试压对照表：

测试压力 MPa	右工位试压对照表
10	√	√	√				/
9	√	√	√
8	√	√	√
7	√	√	√
6	√	√	√	√
5	√	√	√	√
4	√	√	√	√	√
3	√	√	√	√	√
2	√	√	√	√	√	√
1	√	√	√	√	√	√
DN	100	125	150	200	250	300	/

• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

高质量食物及饮料输送用管，特别适用于油及油脂类食物，也适用于啤酒，葡萄酒，饮用水输送。
温度范围：-40℃（-40F）-+85℃（+185F）；
内层：白色，光滑，满足食物传输用的合成橡胶，符合美国食品及药物管理局（F.D.A）和欧洲（EUROPEAN）标准；
加强层：高强度合成芯；
外层：蓝色，光滑聚合橡胶，耐磨损；
管长：40米（132英寸），其他长度也可按照要求提供。

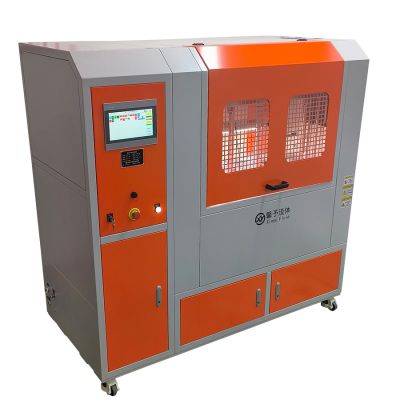

        阀门气密性试验机是根据客户要求定制的非标检测设备，用于客户产品的气密性试验。广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

• 设备尺寸：1800x850x1750（长x宽x高mm）

Ø 试验标准：GB 7512-2023液化石油气瓶阀

Ø 试验方式：7.8气密性试验

Ø 试验压力范围：0.05MPa和0.5～3MPa

Ø 压力测量精度：±0.5%

Ø 试验介质：空气、氮气

Ø 介质温度：常温

Ø 环境温度：常温

Ø 试验工位：5工位

Ø 控制方式：自动控制

Ø 压缩空气要求：0.6～0.8Mpa，1m³/min

Ø 高压气源要求：P＞试验压力1.2倍

Ø 电源电压要求：AC220V 1KW

• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

本设备由上海馨予流体控制设备有限公司设计制造，用于产品的静压、爆破、真空试验，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

• 设备外形尺寸：1800x800x1400（长x宽x高mm）
• 测试产品：客户自备
• 测试方式：静压、爆破、真空测试
• 水压试验压力：0～10MPa
• 最大输出压力 ：16MPa（控制气源8Bar时）
• 气泵增压比：25:1

Ø 压力测量精度：传感器±0.5%，压力表±1.6%

Ø 试验介质：水

Ø 真空示值：0～5000Pa

Ø 环境温度：常温

Ø 试验工位：2工位（水压、真空各1工位）

• 气源要求：6～8bar，1.0m³/min
• 电源电压：AC380V 50Hz
• 系统总功率：＜2.0KW



• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。
