本设备由上海馨予流体控制设备有限公司设计制造，用于客户产品的水压静压测试和流量测试，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

• 设备外形尺寸：1500x800x1400（长x宽x高mm）

Ø 试验方式：升压-保压-泄压，流量

Ø 试验压力范围：15～60Bar

Ø 液泵增压比：15:1

Ø 流量测试范围：0～3L/min，2～25L/min

Ø 水泵输出流量：小水泵16L/min(空载)，大水泵50/min(空载)

Ø 水泵输出扬尘：小水泵25m，大水泵52m

• 试验介质：水

Ø 介质温度：常温

Ø 压力测量精度：±1.6%

Ø 流量测量精度：±1%

Ø 试验工位：水压1工位，小流量1工位，大流量1工位

Ø 气源入口：NPT1/2F

Ø 高压出口/回路口：G1/4F-120°

Ø 大流量出口/回路口：NPT 1”F

Ø 小流量出口/回路口：NPT1/2F

Ø 控制方式：手动控制

Ø 液箱容积：60L

• 气源要求：6～8bar，1.0m³/min
• 电源电压：AC380V 50Hz
• 设备功率：2.0KW

• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

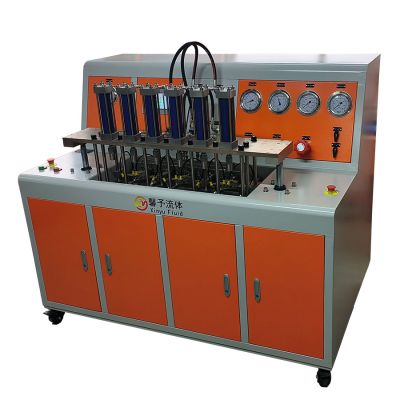

       瓶阀气密性试验机是根据要求定制的非标检测设备，用于产品的气密性试验，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

Ø 外形尺寸：1700x1100x1700（长x宽x高mm）

Ø 测试方式：气密性测试

Ø 测试产品：阀门

Ø 试验压力范围：低压0.1～0.6MPa，高压Max.26MPa

Ø 保压时间：1～3000s（可设定）

Ø 气泵增压比：15/60:1

Ø 压力测量精度：传感器±0.5%，压力表±1.6%

Ø 试验介质：空气、氮气

Ø 试验工位：6工位(同步测试)

Ø 控制方式：手动/自动控制

Ø 夹装方式：油缸自动夹紧

Ø 油缸推力：Max.1.3T

Ø 液压系统：Max.7MPa，24L/min

Ø 气源要求：0.6～0.8Mpa，2.0m³/min

Ø 电源电压：AC380V 50Hz

Ø 系统总功率：＜3.0KW

• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

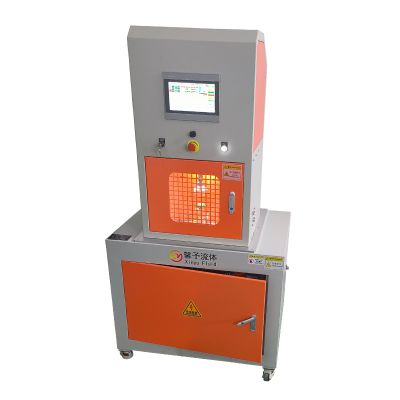

        阀门启闭,自闭装置耐用性试验机是根据要求定制的非标检测设备，用于产品的耐用性试验。广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

• 设备尺寸：1000x700x1910（长x宽x高mm）

Ø 试验标准：GB 7512-2023液化石油气瓶阀

Ø 试验方式：7.11.1瓶阀的耐用试验

              7.11.2自闭装置耐用性试验

Ø 试验压力范围：0.5～3MPa

Ø 瓶阀启闭速度：8～15次/min（根据实际）

Ø 瓶阀启闭力矩：1～5N.m

Ø 瓶阀启闭次数：1～999999次

Ø 压力测量精度：±0.5%

Ø 试验介质：空气、氮气

Ø 试验工位：1工位（瓶阀耐用/自闭装置试验共用）

Ø 控制方式：自动控制

Ø 压缩空气要求：0.6～0.8Mpa，1m³/min（用户自备）

Ø 高压气源要求：P＞试验压力1.2倍（用户自备）

Ø 电源电压要求：AC220V 1KW（用户自备）

• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

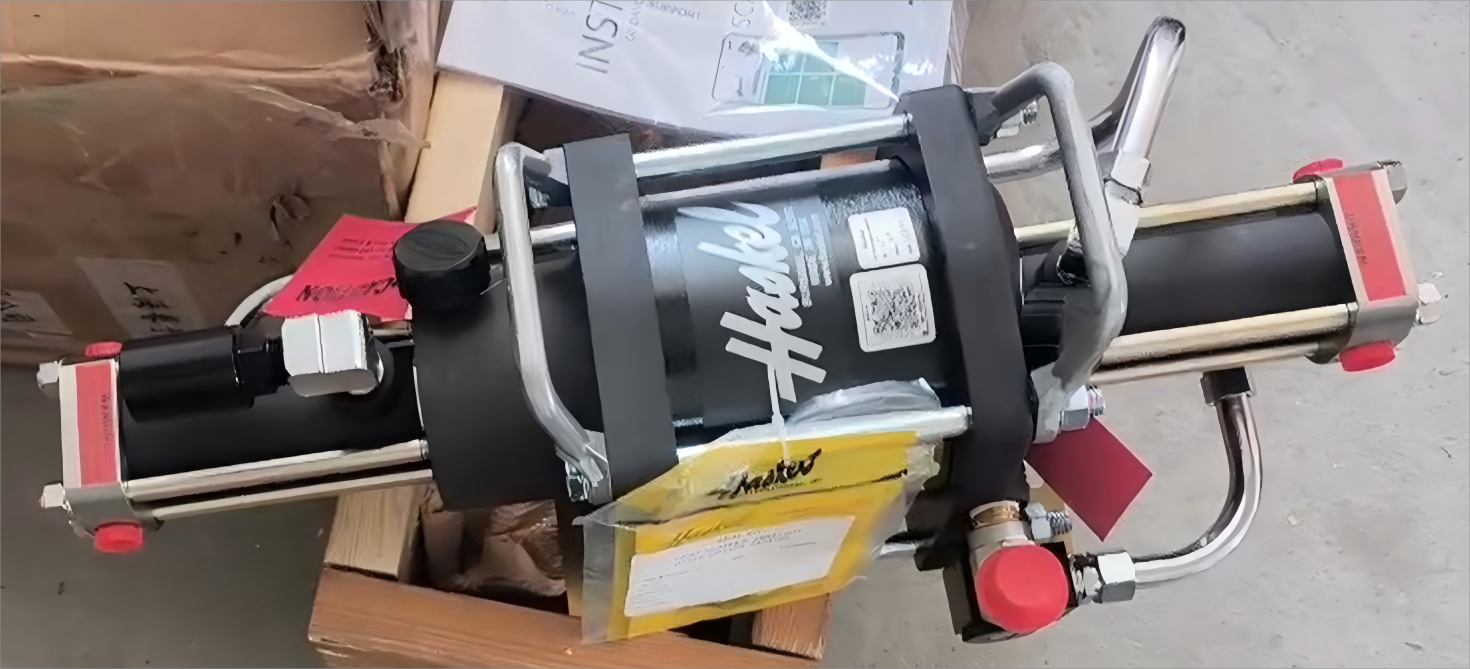

  HASKEL液体输送和增压的解决方案是在全球范围内使用的具有挑战性的系统和应用需求的性能和可靠性的最高标准，客户在行业如石油和天然气，国防，航空航天，汽车。

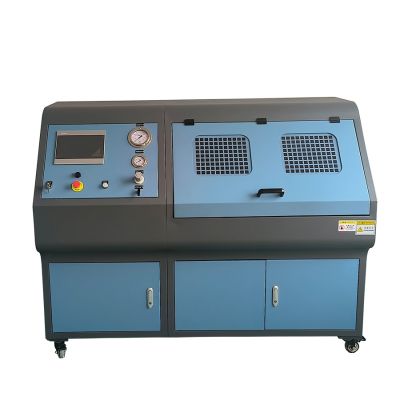

       阀体耐压性试验机是根据客户要求定制的非标检测设备，用于客户产品的耐水压强度试验。广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

• 设备尺寸：1200x800x1400（长x宽x高mm）
• 测试舱尺寸：MAX.600x800x680（长x宽x高mm）
• 试验方式：GB/T7512-2023   7.12阀体耐压性试验

Ø 试验压力范围：1～30MPa（低于1MPa控制精度低）

Ø 测试时间：1～3000s

Ø 压力测量精度：±0.5%

Ø 试验介质：水

Ø 介质温度：常温

Ø 环境温度：常温

Ø 试验工位：1工位

Ø 控制方式：自动控制

Ø 压缩空气要求：0.6～0.8Mpa，1m³/min（用户自备）

Ø 电源电压：AC220V 50Hz（用户自备）

Ø 系统总功率：＜1.0KW

• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

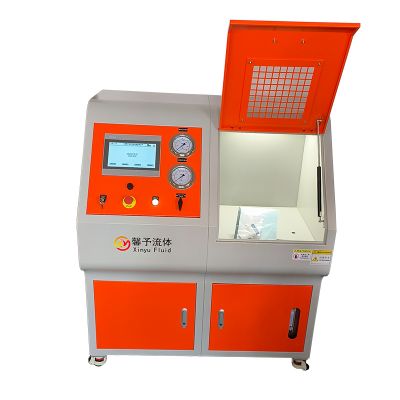

       触摸屏控制静压爆破试验机是根据要求定制的非标检测设备，用于产品的水压爆破试验。广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

Ø 外形尺寸：1800x800x1400（长x宽x高mm）

Ø 测试舱空间：MAX.1100x800x680（长x宽x高mm）

Ø 测试方式：静压测试、爆破测试

Ø 测试产品：待定(用户自备)

Ø 测试压力范围：0.2～5MPa（低于0.2MPa控制精度低）

Ø 保压时间：1～3000s（可设定）

Ø 液泵增压比：2:1/10:1

Ø 压力测量精度：传感器±0.2%，压力表±1.6%

Ø 试验介质：水、液压油等

Ø 试验工位：1工位

Ø 控制方式：自动控制

Ø 液箱容积：100L

Ø 气源要求：0.6～0.8MPa，1m³/min

Ø 电源要求：AC220V 50Hz

Ø 系统总功率：＜1.0KW

• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。
