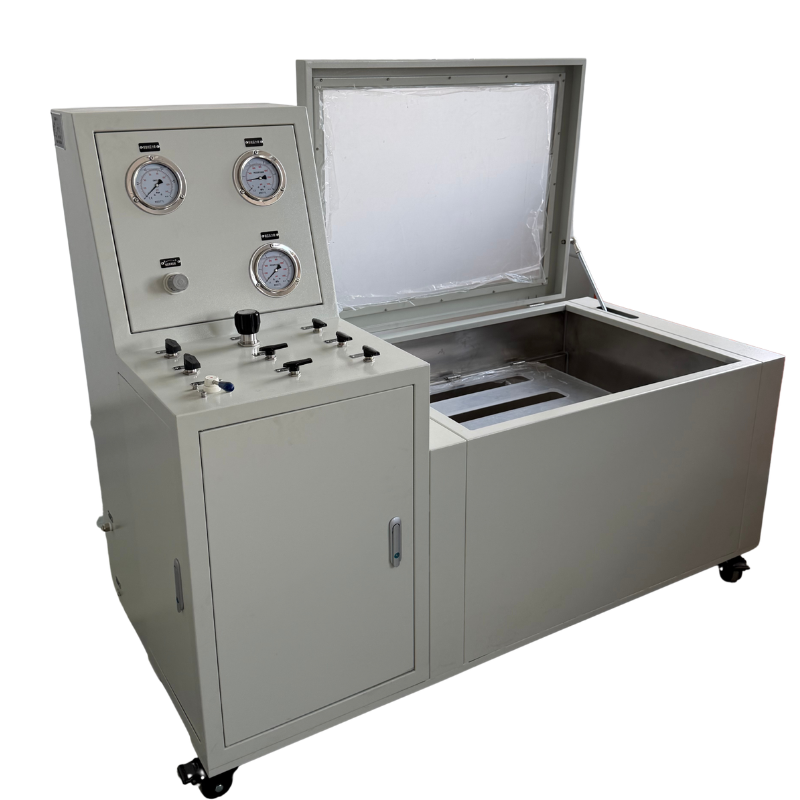

本设备由上海馨予流体控制设备有限公司设计制造，用于客户产品的气密性测试，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

1.2 技术参数

 设备外形尺寸：1750x800x1400（长 x 宽 x 高 mm）

 试验方式：气密性测试

 试验压力：0～5MPa

 气泵增压比：7/15:1

 液泵流量：Max.0.5L/min

 压力测量精度：±1.6%

 试验介质：压缩空气

 介质温度：常温

 试验工位：3 工位（独立开关）

 气源入口：NPT1/2F

 高压出口：NPT1/2F

 控制方式：手动控制

 气源要求：0.6～0.8Mpa，2.0m³/min

11.3 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

2 操作说明

2.1 运行准备

1） 接入压缩空气（6～8bar，2.0m³/min）；

2） 将测试水槽加满水；

3） 将被测件通过管路接入设备测试接口中；

2.2 操作说明

1）将防护门旋至关闭状态。

2）通过增压泵调压阀将压力调节到 0.5MPa（从泵驱动压力表查看），然后打开增压气开关，然后再打开增压泵开关，此时泵活塞开始迅速往复运动进行增压，增压的压力可以从系统压力表查看；

3）打开调压截止阀，然后调节调压阀，将压力调节到需要的值（从调压压力表查看）；

4）打开对应接口的截止阀（出气截止阀 1/出气截止阀 2/出气截止阀 3），此时调压后的气体将会输送到对应接口进行测试；

5）测试过程中可实时观察产品泄漏状况；

6）测试结束后先关闭调压截止阀，然后打开手动泄压阀将压力卸除，然后将调压阀逆时针转到底，将防护门打开，完成测试。
