1.1 设备用途

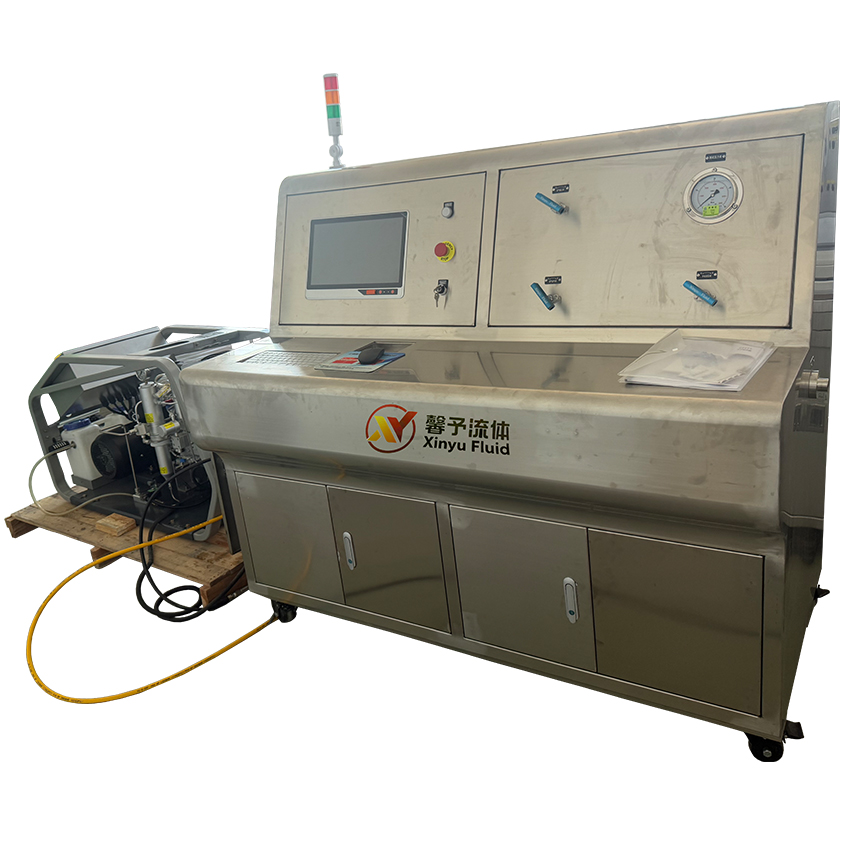

自动控制气密性试验台是根据客户要求定制的非标检测设备，用于客户产品的气密性试验。广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

1.2 技术参数

Ø 外形尺寸：1600x900x1400（长x宽x高mm）

Ø 测试舱空间：无测试舱

Ø 测试方式：气密性测试

Ø 测试产品：用户自备

Ø 测试范围：2～32MPa

Ø 保压时间：0～999min

Ø 压力测量精度：传感器±0.5%，压力表±1.6%

Ø 试验介质：氮气、空气

Ø 试验工位：1工位

Ø 控制方式：自动控制

Ø 氮气要求：P＜0.2Bar，500L/min

Ø 压缩空气要求：0.6～0.8MPa，1.0m³/min

Ø 电源要求：AC380V/AC220V 50Hz

Ø 系统总功率：9KW

1.3 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

2 操作说明

2.1 运行准备

1） 接入压缩空气（6～8bar，1.0m³/min）；

2） 接通电源（AC220V 50Hz），并打开电源；

3） 空气/氮气压缩机接通电源（AC380V 50Hz），并打开电源；

4） 空气/氮气压缩机入口接入氮气（使用氮气时接入氮气，压力小于0.2Bar）；

3） 将各个线路和管路连接至测试台；

4） 将电脑开机，然后点击桌面上的气密试验系统即可进入操作界面；

2.2 界面说明

测试界面



2.3 操作流程

1）首先将被测产品连接至设备高压的管路中。

2）然后进入到测试界面或参数设定界面，设定所需要的测试压力、保压时间、测试阶段等参数，根据实际测试情况设定曲线X轴时间、Y轴压力。

3）点击开始测试按钮，系统自动运行加压，根据设定的阶段压力，阶段数，保压时间自动运行，运行过程中可在界面中观察压力、压力曲线、保压时间等参数，当保压过程中压力下降超出报警值设备将进行报警。

4）测试完成后系统自动泄压，泄压通过设定的泄压保持时间/泄压暂停时间控制，等产品中的压力下降至安全范围即可拆卸产品。

5）然后可根据需要打印/输出报表和保存数据。

6）进行下一次测试时需点击清除数据将当前测试的数据清除。

3 注意事项

3.1 运行前注意事项

1）确认压缩空气压力、流量供给足够

2）确认设备供电满足要求

3）确认各项管路、电路均已连接完成

4）确认被测产品是否已连接到位

5）确认正常后，即可启动设备

3.2 运行中注意事项

1）测试时请勿随意松开连接接头

2）出现无法解决的问题及时按下急停停止设备，同时打开手动泄压阀将压力卸除。

3.3 运行结束注意事项

1）测试完成后等产品中压力降至安全范围后再拆卸产品

2）不运行时断开电源和气源
