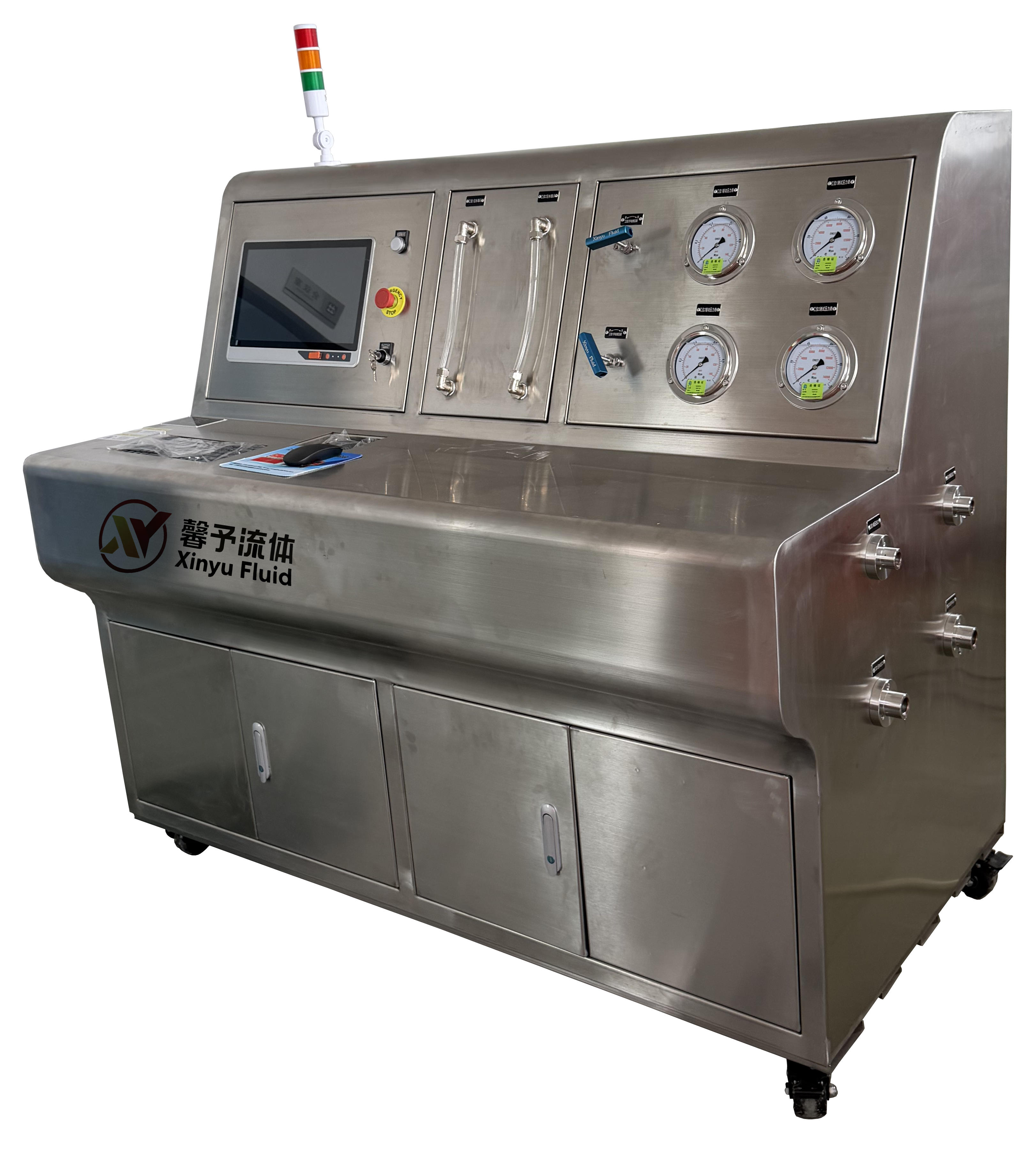

自动控制水压试验台是根据客户要求定制的非标检测设备，用于客户产品的水压静压试验。广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

1.1 技术参数

Ø 外形尺寸：1600x900x1400（长x宽x高mm）

Ø 测试舱空间：无测试舱

Ø 测试方式：升压-保压测试

Ø 测试产品：用户自备

Ø 测试范围：17～70MPa（容积大时最低压力可以降低）

Ø 液泵增压比：170:1

Ø 保压时间：0～999min

Ø 压力测量精度：传感器±0.5%，压力表±1.6%

Ø 试验介质：水

Ø 试验工位：2工位（独立控制和增压，每工位分支10路进出口并配截止阀）

Ø 控制方式：自动控制

Ø 水源要求：纯净水

Ø 气源要求：0.6～0.8MPa，3.0m³/min

Ø 电源要求：AC220V 50Hz

Ø 系统总功率：＜2.0KW



1.2 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。



2 操作说明

2.1 运行准备

1） 接入压缩空气（6～8bar，3.0m³/min）；

2） 接通电源（AC220V 50Hz），并打开电源；

3） 将各个线路和管路连接至测试台；

4） 将电脑开机，然后点击桌面上的水压试验系统即可进入操作界面；

                                                                                                        测试界面

界面最右侧是界面切换按钮和测试控制按钮，可根据需求进行操作。

界面上面是参数设定及显示区域，可根据要求进行设定。

界面中间是测试中实时压力曲线的显示。

界面上方有四个按钮：工位1开关，用于打开工位1的测试；工位2开关，用于打开工位2的测试；工位1注水开关，用于打开工位1的注水；工位2注水，用于打开工位2的注水。

控制按钮：

开始试验：点击后系统根据所设定的参数自动运行。

暂停试验：点击后系统暂停运行，再次点击开始试验后继续运行。

刷新复位：点击后会提示是否需要保存数据（保存的数据可在历史数据中查看）。

清空当前次数和数据：点击后会清空当前的测试数据、开始、结束时间和曲线（此按钮一般为当次试验做完，需要刷新复位参数和曲线）。

注意：如果要输出测试报表请先进入测试报表界面将报表输出后再点击清空数据。

3 注意事项

3.1 运行前注意事项

1）确认压缩空气压力、流量供给足够

2）确认设备供电满足要求

3）确认水箱中液位足够

4）确认各项管路、电路均已连接完成

5）确认被测产品是否已连接到位

6）确认正常后，即可启动设备

3.2 运行中注意事项

1）测试时请勿随意松开连接接头

2）出现无法解决的问题及时按下急停停止设备，同时打开手动泄压阀将压力卸除。

3.3 运行结束注意事项

1）测试完成后等产品中压力降至安全范围后再拆卸产品

2）不运行时断开电源和气源
