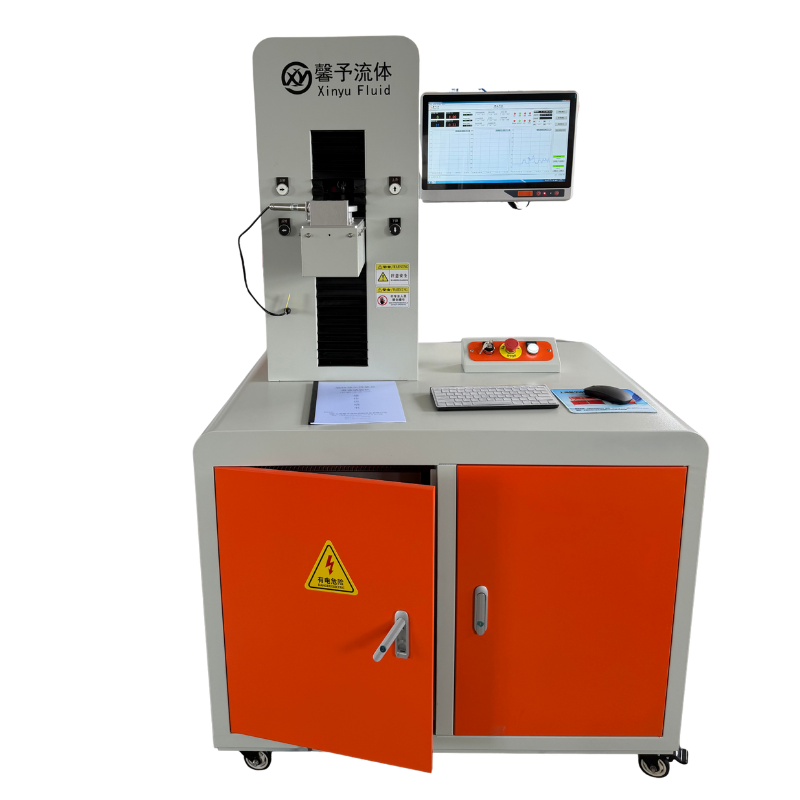

本设备由上海馨予流体控制设备有限公司设计制造，用于客户产品的旋转性能及寿命试验，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

1.1 技术参数

Ø 测试方式：性能及寿命试验

Ø 测试产品：旋转接头

Ø 输出扭矩：Max.6.36N.m

Ø 扭矩精度：±1%

Ø 旋转速度：1～1500r/min

Ø 转速精度：±1r/min

Ø 试验工位：1工位

Ø 控制方式：自动控制

Ø 电源要求：AC220V 50Hz

Ø 系统总功率：＜2.5KW

Ø 工作环境温度：常温～45℃（连续运行）

1.2 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

2 操作说明

2.1 运行准备

1） 接通电源（AC220V 50Hz），并打开电源；

3） 将测试样品固定在测试工装中；

4） 将电脑开机，然后点击桌面上的旋转接头性能及寿命试验系统即可进入操作界面；

测试界

界面最右侧是界面切换按钮和测试控制按钮，可根据需求进行操作。

界面上面是参数设定及显示区域，可根据要求进行设定。

运行扭矩 = 实时扭矩 - 空转运行扭矩

启动加速度扭矩 = 启动加速过程中最大扭矩 - 空转启动加速扭矩

允许最大扭矩：整个测试过程中的扭矩保护，超过设定值时自动停机。

启动加速度转速：启动加速过程中需要达到的转速。

运行转速：启动加速完成后进入到下一步运行的转速。

手动运行转速：手动控制时的转速。

设定运行时间：整个测试需要运行的时间，时间到达后停机。

启动加速度时间：启动加速过程中的时间。

界面右下角可选择运行方向，正转运行或反向运行，还可选择运行方式，自动运行或手动运行，切换到手动运行可手动控制旋转。

界面中间是测试中实时压力曲线的显示。

控制按钮：

开始试验：点击后系统根据所设定的参数自动运行。

暂停试验：点击后系统暂停运行，再次点击开始试验后继续运行。

刷新复位：点击后可刷新复位至初始状态。

清空当前次数和数据：点击后会清空当前的测试数据、开始、结束时间和曲线（此按钮一般为当次试验做完，需要刷新复位参数和曲线）。

 注意事项

3.1 运行前注意事项

1）确认设备供电满足要求

2）确认各项电路均已连接完成

3）确认被测产品是否已连接到位

4）确认正常后，即可启动设备

3.2 运行中注意事项

1）测试时请勿随意松开连接接头

2）出现无法解决的问题及时按下急停停止设备。

3.3 运行结束注意事项

2）不运行时断开电源
