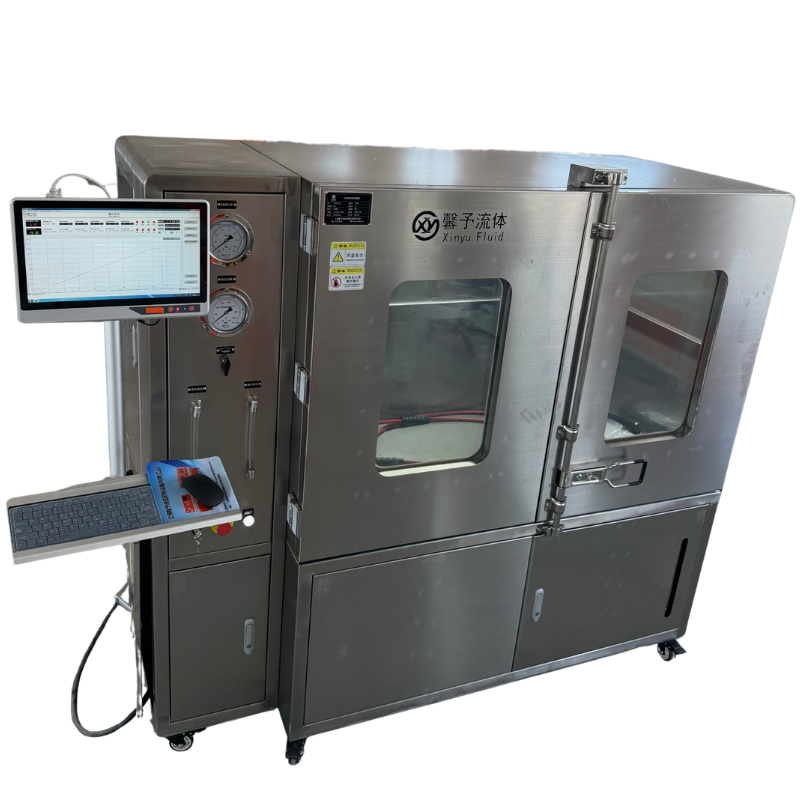

本设备由上海馨予流体控制设备有限公司设计制造，用于上海联影公司产品的水压静压、水压爆破试验，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

1.1 技术参数

Ø 控制台尺寸：2000x800x1750（长x宽x高mm）

Ø 测试方式：水压测试

Ø 测试压力：3～15MPa

Ø 保压时间：0～3000s（可设定）

Ø 压力测量精度：传感器±0.5%，压力表±1.6%

Ø 压力控制精度：±0.3MPa

Ø 试验介质：水

Ø 介质温度：常温

Ø 环境温度：常温

Ø 水箱容积：80L

Ø 试验工位：1工位

Ø 控制方式：自动控制

Ø 气源要求：0.6～0.8MPa，1.5m³/min

Ø 电源要求：AC380V 50Hz

Ø 系统总功率：3.0KW

1.2 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。

2 操作说明

2.1 运行准备

1） 接入压缩空气（6～8bar，1.5m³/min）；

2） 接通电源（AC380V 50Hz），并打开电源；

3） 将各个线路和管路连接至测试台；

4） 将电脑开机，然后点击桌面上的静压爆破试验系统即可进入操作界面；

参数设定：

产品参数：可根据需求进行设定。

设定静压压力：静压(保压)测试时的压力，可根据需求设定。

设定爆破压力：爆破测试的参考压力（以设定值判断爆破压力是否合格）。

设定升压速率：液泵增压时压力上升的速度。

气源初始压力：测试开始时液泵初始运行的气压。

设定排空时间：测试开始时排空的时间。

设定稳压时间：静压压力到达后延时记录开始压力的时间。

设定保压时间：静压压力到达后的保持时间。

补压开关：用于保压过程中的补压。

照明灯开关：用于测试舱的照明灯开关。

3 操作流程

1）首先将被测产品连接至设备高压出口和高压回路口中。

2）然后进入到测试界面或参数设定界面，设定所需要的排空时间、保压时间、静压压力、升压速率等参数。

3）然后进入到测试界面，根据需求选择测试方式，根据实际测试情况设定曲线X轴时间、Y轴压力。

4）点击开始测试，系统自动根据测试流程进行：排空-升压-保压-泄压，测试中可实时观察压力和曲线。

5）测试完成后系统自动泄压，等产品中的压力下降至安全范围即可拆卸产品。

6）然后可根据需要打印/输出报表和保存数据。

7）进行下一次测试时需点击清除数据将当前测试的数据清除。

 注意事项

3.1 运行前注意事项

1）确认压缩空气压力、流量供给足够

2）确认设备供电满足要求

3）确认水箱中液位足够

4）确认各项管路、电路均已连接完成

5）确认被测产品是否已连接到位

6）确认正常后，即可启动设备

3.2 运行中注意事项

1）测试时请勿随意松开连接接头

2）出现无法解决的问题及时按下急停停止设备，同时打开手动泄压阀将压力卸除。

3.3 运行结束注意事项

1）测试完成后等产品中压力降至安全范围后再拆卸产品

2）不运行时断开电源和气源
