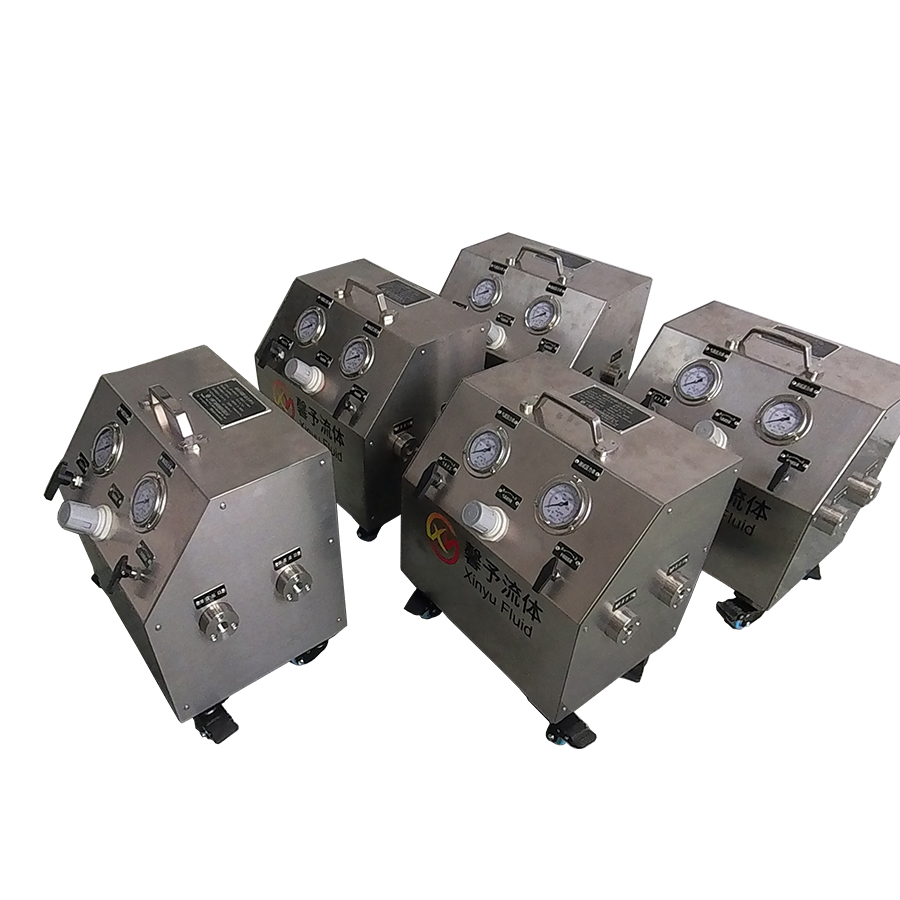

设备由上海馨予流体控制设备有限公司设计制造，用于客户产品的水压静压测试，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

Ø 设备外形尺寸：400x300x420（长x宽x高mm）

Ø 试验方式：升压-保压-泄压

Ø 试验压力范围：0～6MPa

Ø 液泵增压比：16:1

Ø 液泵流量：Max.420L/H

Ø 压力测量精度：±1.6%

Ø 试验介质：水、液压油等

Ø 介质温度：常温

Ø 试验工位：1工位

Ø 高压出口：G3/8F-120°内锥

Ø 泄压出口：G3/8F-120°内锥

Ø 控制方式：手动控制

Ø 气源要求：0.6～0.8Mpa，1.0m³/min

• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。



2 操作说明

2.1 运行准备

1） 接入压缩空气（6～8bar，1.0m³/min）；

2） 接入自来水或水源；

3） 将被测件通过软管接入设备高压出口中；

4） 进水口通过软管连接至接水处；

2.2 操作说明

2）通过气源调节阀将压力调节到1.5bar左右，打开气泵开关，此时泵活塞开始迅速往复运动；

3）打开泄压阀进行一段排空时间（约1min），然后将泄压阀关闭，此时系统的压力可从压力表中读出；

4）缓慢调节气源调节阀，此时系统的液体压力也会根据泵的比例升高；

5）测试结束后，逆时针旋转气源调节器的手轮，直至的气源表不显示气压为止，再关闭气泵开关，最后将泄压阀打开，释放系统内的高压液体，取出测试件完成测试。
