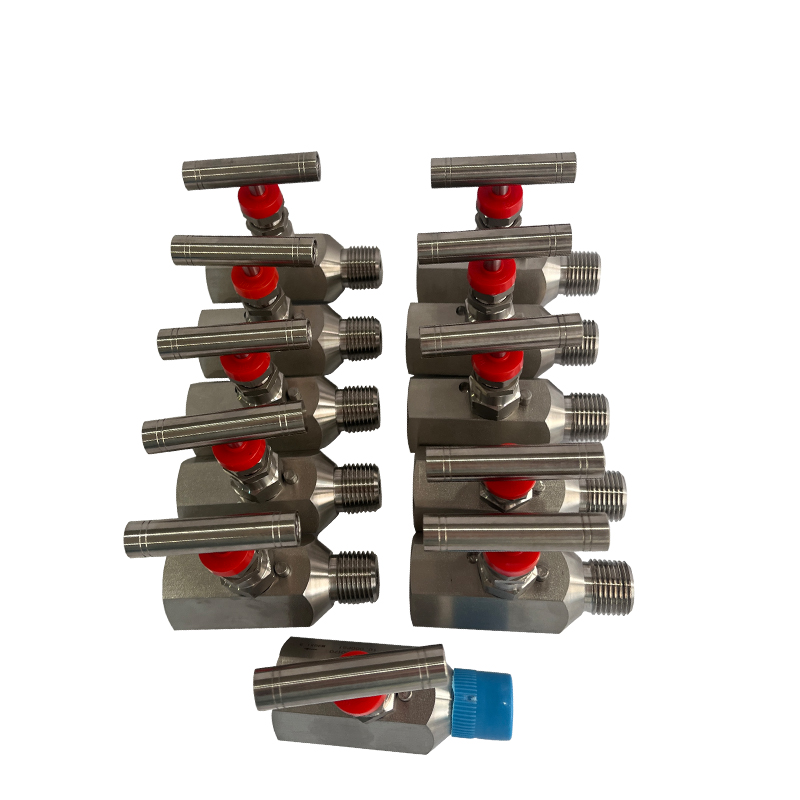

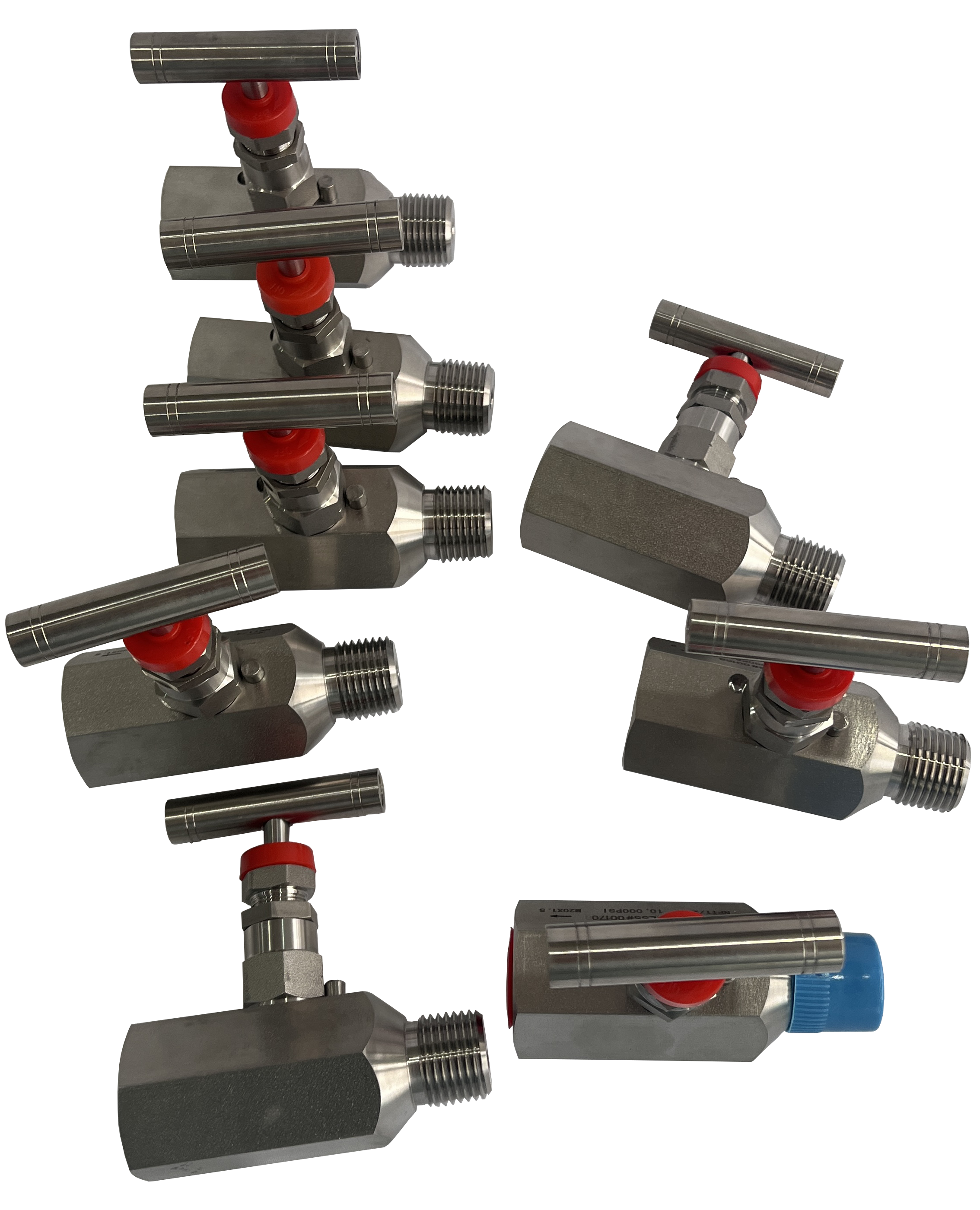

直通型手动针阀不锈钢中低压手动针阀

产品展示

您所在的当前位置：首页>产品中心

90°角型手动针阀

XVM系列

◆ 冷拉四方棒料或一体式锻造阀体设计

◆ 阀体材料：316不锈钢

◆ 孔径：4.0mm、6.4mm、11.1mm、15.0mm、18mm

◆ 最大工作压力：6000psi(413bar)

◆ 工作温度：

使用PTFE填料时温度范围-53℃至232℃(-65到450℉)

使用PEEK填料时，温度可达315℃(600℉)

使用石墨填料时，温度可到648℃(1200℉)

◆ 接口尺寸：

1/8"至1"(3mm至25mm)双卡套

1/8"至1"螺纹

1/8"至1"(3mm至25mm)焊接

◆ 提供三种阀杆选择：球型，调节型，软阀尖

◆ 提供两种流向选择：直通型和90°角型

◆ 提供面板安装

主要特点：

◆ 非旋转阀杆头设计，避免阀门密封副间相对旋转产生刮伤及减少密封填料的磨损，有效地提高了阀门的使用寿命；

◆ 填料采用安装在阀杆传动螺纹下方的方式设计，以实现传动螺纹润滑物质与系统介质的隔离，避免传动润滑物质对系统介质的污染；

◆ 螺纹采用挤压或滚压成型工艺，有效提高了螺纹的强度及螺纹副的配合精度；

◆ 不同的阀体材料及结构形式可选、手柄颜色及形式可选、面板安装可选；

◆ 阀门参照标准：ASMEB16.34进行设计，每只阀门在出厂前均以额定工作压力的纯水或氮气进行壳体强度及密封性试验。
