​设备用途

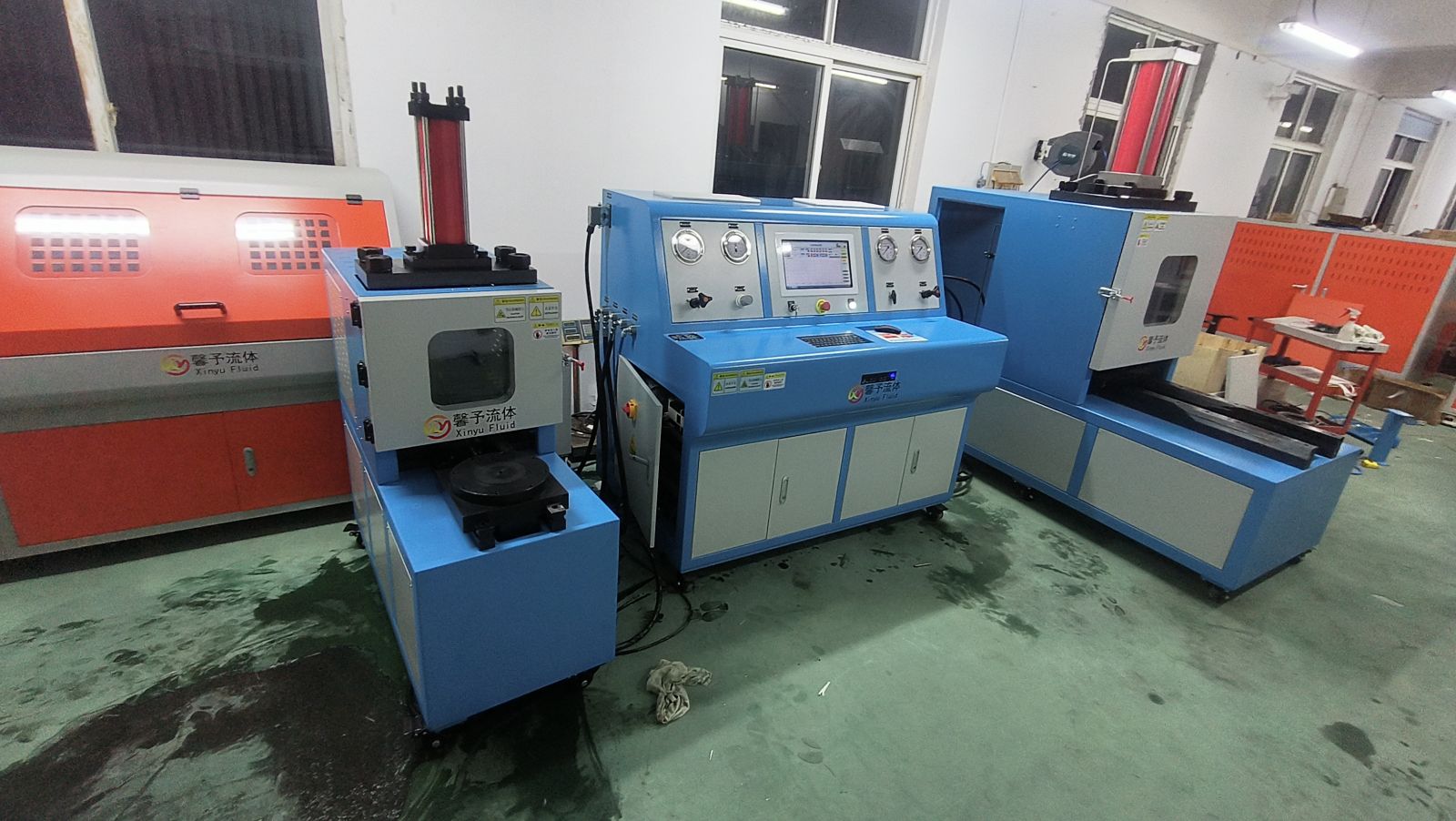

本设备由上海馨予流体控制设备有限公司设计制造，用于客户产品的气密性试验，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

• 技术参数

Ø 控制台外形尺寸：1500x1000x1400（长x宽x高mm）

Ø 左工位测试台外形尺寸：450x1240x1700（长x宽x高mm）

Ø 右工位测试台外形尺寸：860x2000x2160（长x宽x高mm）

Ø 测试产品：流量计(用户自备)

Ø 测试方式：气密性测试

Ø 测试口径：DN10～DN300

Ø 测试压力范围：1～10MPa

• 保压时间：1～3000s

Ø 气泵增压比：7/30:1

Ø 压力测量精度：传感器±0.5%，压力表±1.6%

Ø 试验介质：空气、氮气

Ø 试验工位：2工位（左工位测试DN10～DN80，右工位测试DN100～DN300）

Ø 压紧方式：油缸压紧（两工位独立的液压压紧系统）

Ø 工位1压紧力：Max.10T/14MPa

Ø 工位2压紧力：Max.27T/14MPa

Ø 控制方式：自动控制

Ø 气源要求：0.6～0.8MPa，2m³/min

Ø 电源要求：AC380V 50Hz

Ø 系统总功率：6.0KW

Ø 左工位试压对照表：

测试压力 MPa	左工位试压对照表
10	√	√	√	√	√	√	√	√	√
9	√	√	√	√	√	√	√	√	√
8	√	√	√	√	√	√	√	√	√
7	√	√	√	√	√	√	√	√	√
6	√	√	√	√	√	√	√	√	√
5	√	√	√	√	√	√	√	√	√
4	√	√	√	√	√	√	√	√	√
3	√	√	√	√	√	√	√	√	√
2	√	√	√	√	√	√	√	√	√
1	√	√	√	√	√	√	√	√	√
DN	10	15	20	25	32	40	50	65	80

Ø 右工位试压对照表：

测试压力 MPa	右工位试压对照表
10	√	√	√				/
9	√	√	√
8	√	√	√
7	√	√	√
6	√	√	√	√
5	√	√	√	√
4	√	√	√	√	√
3	√	√	√	√	√
2	√	√	√	√	√	√
1	√	√	√	√	√	√
DN	100	125	150	200	250	300	/

• 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。
